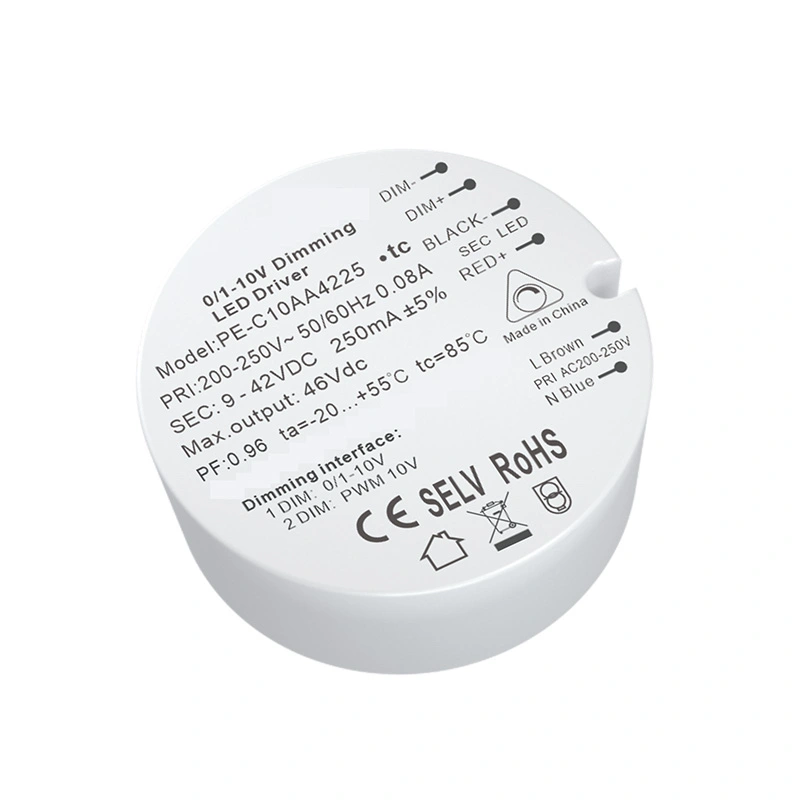

10W konstantní proud 0-10V stmívatelný LED ovladač
  • 10W konstantní proud 0-10V stmívatelný LED ovladač10W konstantní proud 0-10V stmívatelný LED ovladač

10W konstantní proud 0-10V stmívatelný LED ovladač

Jako přední dodavatelé v Číně nabízíme stmívatelné LED ovladače Starwell 10W s konstantním proudem 0-10V ve velkém, kombinující kvalitní výkon s elegantní konstrukcí. PE-C10 přijímá ovládání signálu a signál 0/1-10V pro ovládání jasu. Použité suroviny jsou prvotřídní značky. Dovezený čip nemá design stroboskopického stmívání, který odpovídá řadě produktů na trhu Inteligentní systém stmívání. Výstup stmívání PWM řídí jas LED, přesně řídí jas a odchylka teploty stmívání barev je malá.
Proces vedení tepla silikagelem je přijat interně, aby byl elektronický. Tepelná bilance komponent je stabilnější.

Odeslat dotaz

Hledáte spolehlivé dodavatele 10W konstantního proudu 0-10V stmívatelné LED ovladače? Starwell nabízí velké množství ze své továrny v Číně se zaměřením na elegantní design a stálou kvalitu.

Náš 10W stmívatelný LED ovladač s konstantním proudem 0-10V využívá interně silikonovou tepelně vodivou technologii, která umožňuje stabilnější tepelnou rovnováhu elektronických součástek.


Specifikace

Model

PE-C10AA42

PE-C10RA

VÝSTUP

Výstupní napětí

25-42Vdc

25-42Vdc

Maximální výstupní napětí

42 V DC

42 V DC

Výstupní napětí bez zátěže

46Vdc

46Vdc

Výstupní proud

250 mA (150-250 mA)

250 mA (150-250 mA)

Výstupní výkon

2,25W~10,5W

2,25W~10,5W

Stroboskopická úroveň

Bez blikání

Rozsah stmívání

0 ~ 100 %, stmívání LED od 0,03 %

Frekvence stmívání PWM

> 3600 Hz

Aktuální přesnost

±5 %

Režim vypnutí

Aktivní signál, žádný přístup k signálu, výstup maximálního nastaveného proudu

VSTUP

Rozhraní stmívání

0-10V 1-10V 10vpwm signál rozhraní proud < 0,1mA (100k potenciometr pro pe-c10ra)

Rozsah vstupního napětí

200-250Vac

Frekvence

50/60 Hz

Vstupní proud

<0,06A  ac230v

Účiník

PF>0,96/230V

THD

230 Vac@THD  <4 % (při plném zatížení)

Účinnost (typ.)

78 %

Náběhový proud (typ.)

studený start20A@230Vac

Anti Surge

L-N: 1,5 kV

Svodový proud

<0,25mA/230Vac

PROSTŘEDÍ

Pracovní teplota

ta: 55 °C  tc: 80 °C

Pracovní vlhkost

20 ~ 95% RH, nekondenzující

Skladovací teplota, vlhkost

-40~80°C°, 10~95% RH

Temp. Součinitel

±0,03 %/°C(0-50)°C

Vibrace

10~500Hz, 2G 12min./1cyklus, perioda 72min. každý podél os X, Y, Z.

OCHRANA

Ochrana proti přehřátí

Inteligentní nastavení nebo vypnutí výstupního proudu, pokud je teplota PCB ≥110°C, se automaticky obnoví.

Ochrana proti přetížení

Vypněte výstup při jmenovitém výkonu ≥102 %, automatické obnovení.

Ochrana proti zkratu

Automatické vypnutí, pokud dojde ke zkratu, automatické obnovení.

Ochrana proti přetížení

výstup Konstantní napětí.

BEZPEČNOST & EMC

Odolné napětí

I/P-O/P: 3750 Vac

Izolační odpor

I/P-O/P: 100MΩ/500VDC/25°C/70%RH

Bezpečnostní normy

IEC/EN61347-1, IEC/EN61347-2-13

Emise EMC

EN61000-3-2 Třída C, IEC61000-3-3

EMC imunita

EN61000-4-2,3,4,5,6,8,11,  EN61547

Stroboskopický testovací standard

IEEE 1789

OSTATNÍ

Dimenze

D43,2×20,5 mm (D׊×V)

Balení

PE sáček

Hmotnost (G.W.)

42 g ± 5 g

Poznámky

1. Rozdíl mezi pe-c10aa a pe-c10ra: pe-c10aa je stmívání 0-10V / 1-10V / PWM a pe-c10ra je speciální stmívání pro 100k proměnný odpor 2. Měřené parametry jsou prováděny při vstupním 230V AC prostředí 25 stupňů 3. Napájení konstantním proudem, ve stavu bez stmívání je výstupní proud maximální nastavenou hodnotou 4. Napětí připojené k lampě musí být ve vyznačeném rozsahu napětí napájecího zdroje 5. Tento produkt využívá tepelně vodivý silikagelový proces odvádění tepla, aby vyrovnal vnitřní teplotu a zajistil bezpečnost a spolehlivost produktu 6. Testovací vzdálenost signálního vedení: 1,5 m2 stíněného vedení, 200 m se 40 zdroji. Kvůli faktoru vzdálenosti se vzdálenost prodlouží a počet ovládacích prvků se sníží. Délka signálního vedení je  Zvýšení povede k signálu útlum, takže počet ovladatelných svítilen se bude s narůstající ovládací vzdáleností snižovat



Vlastnosti:

Stmívatelný ovladač LED s konstantním proudem 1,0-10v/1-10v

2. Vstupní napětí: 200V-250V @ 50/60Hz

3. Výstupní napětí: 25-42Vdc

Digitální řídicí výstup je použit bez stroboskopického efektu

3. Přirozené chlazení vzduchem, odolnost proti vlhkosti, vedení tepla a proces odvádění tepla ze silikagelu4. Design s ultra malým objemem

5. Funkce vícenásobné ochrany

6. Tepelně vodivý silikagel má vysoký odvod tepla a teplotní odolnost

7. Žádný design blikání



Aplikace:

1. LED světelný zdroj

2. Vila inteligentní osvětlení

3. Bezdrátový inteligentní systém osvětlení je přístupný

4. Osvětlení muzea


Rozměry:

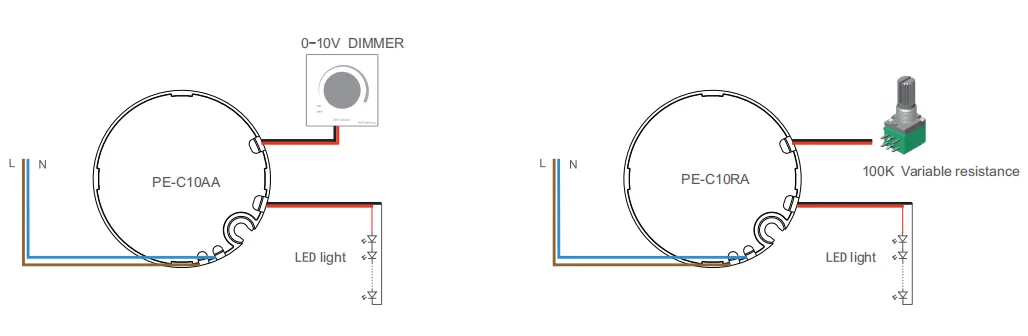

Zapojení:

Návod k použití:

Vstupní svorka produktu je spojena se střídavým proudem L a nulovým vedením n a výstupní svorka je zapojena podle identifikace produktu. Věnujte pozornost kladným a záporným pólům.

1. Při použití tohoto napájecího zdroje věnujte pozornost rozlišení vstupního a výstupního konce. Zapojte správně a zapněte jej až po kontrole.

2. Nejprve připojte zátěž na stejnosměrný výstup, ověřte, zda je správná, a poté připojte napájecí zdroj.

3. Rozsah vstupního napětí výrobku je ac20-250v, které se používá v rámci specifikovaného rozsahu zatížení a okolní teplota je -20 až + 55 , V prostředí, které splňuje provozní podmínky výrobku,

na produkt se vztahuje 3letá bezplatná záruka. Řešení běžných problémů během používání:

1. Výrobek nefunguje, když je zapnutý: 1. Zkontrolujte, zda je správně připojeno tlakové potrubí,

2. Zda je vedení signálu správné,

3. Zda jsou vstup a výstup nesprávně připojeny

4. Zkontrolujte, zda není signální vedení zkratováno (zda lze rozsvítit signální světlo při odpojení).

2. Vzhledem k tomu, že napájení je řízeno číslem nízkonapěťového vedení, musí být používáno stíněné signální vedení

možné při skutečném použití zajistit kontrolní množství a vzdálenost.



Rozdíl mezi 0-10V a 1-10V:

Vstupní svorka produktu je spojena se střídavým proudem L a nulovým vedením n a výstupní svorka je zapojena podle identifikace produktu. Věnujte pozornost kladným a záporným pólům.

1. Při použití tohoto napájecího zdroje věnujte pozornost rozlišení vstupního a výstupního konce. Prosím drát

správně a zapněte jej až po kontrole.

2. Nejprve připojte zátěž na stejnosměrný výstup, ověřte, zda je správná, a poté připojte napájecí zdroj.

3. Rozsah vstupního napětí produktu je ac20-250v, které se používá v rámci specifikovaného rozsahu zatížení a okolní teplota je -20 až +55 ,

V prostředí, které splňuje servisní podmínky produktu, se na produkt vztahuje 3letá bezplatná záruka.

Řešení běžných problémů během používání:

1. Výrobek nefunguje, když je zapnutý: 1. Zkontrolujte, zda je správně připojeno tlakové potrubí,

2. Zda je vedení signálu správné,

3. Zda jsou vstup a výstup nesprávně připojeny

4. Zkontrolujte, zda není signální vedení zkratováno (zda lze rozsvítit signální světlo při odpojení).

2. Vzhledem k tomu, že napájení je řízeno číslem nízkonapěťového vedení, musí se používat stíněné signální vedení

jak je to možné při skutečném použití, aby bylo zajištěno kontrolní množství a vzdálenost.
