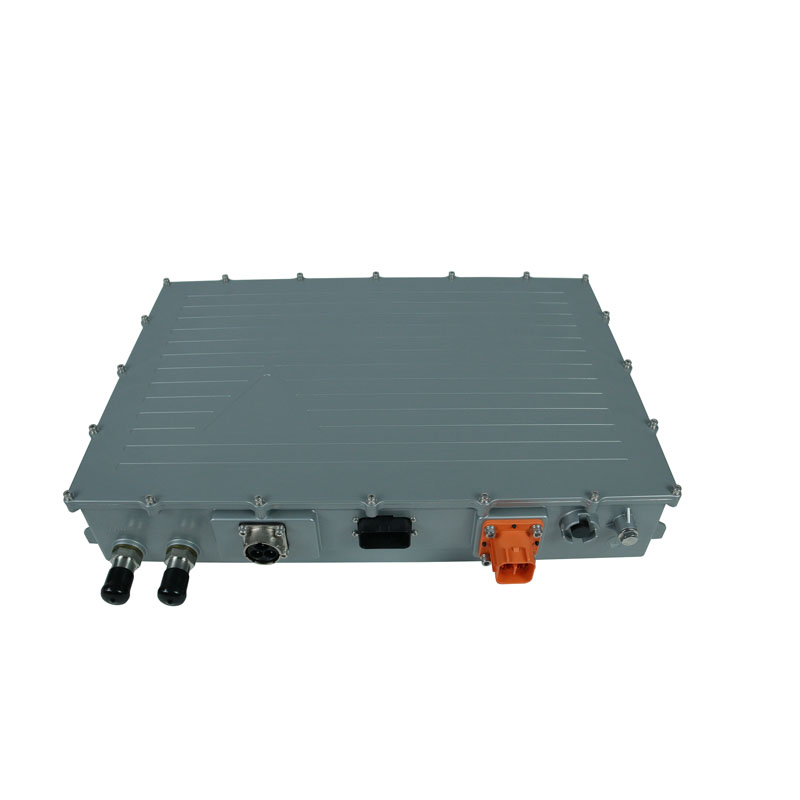

Nabíječka OBC (On-Board Charger) řady SW-AS22000 je speciálně navržena pro aplikace větších nabíječek, jako jsou autobusy a nákladní vozy. Je vybaven třífázovým AC vstupem a širokým rozsahem výstupního napětí 400VDC až 850VDC. OBC je zkonstruován tak, aby vydržel drsná prostředí, včetně vibrací, teplotních šoků a extrémních teplotních rozsahů.
Jednou z pozoruhodných vlastností řady SW-AS22000 je její systém chlazení kapalinou, který pomáhá efektivně odvádět teplo a zajišťuje optimální výkon. OBC je také dodáván s krytem IP67, který poskytuje ochranu proti prachu a vniknutí vody.
OBC je programovatelný díky nezávislé řídicí jednotce zabudované uvnitř. Tato flexibilita umožňuje přizpůsobit nabíječku individuálním požadavkům zákazníka. Řada SW-AS22000 má navíc vynikající adaptabilitu na více sítí, díky čemuž je v souladu s mezinárodními standardy, jako jsou SAE J1772 a EN61851.
Nabíječka OBC s výkonem 22 kW využívá nabíjecí algoritmy řízené procesorem, které optimalizují účinnost nabíjení a přispívají k delší životnosti nabíječky i vysokonapěťové (HV) baterie. Tyto algoritmy zajišťují, že nabíjecí proces je přizpůsoben specifickým vlastnostem nabíjené baterie, čímž se maximalizuje její výkon a životnost.
Pokud jde o rozsah použití, řada PCHG-AS22000, vyráběná společností STARWELL, podporuje různé typy baterií. To zahrnuje olověné baterie, lithium-iontové baterie, ternární lithium-iontové baterie a lithium-železo-fosfátové baterie. 22kw nabíječka OBC je speciálně navržena pro efektivní a bezpečné nabíjení těchto typů baterií.
Řada SW-AS22000 navíc podporuje komunikaci prostřednictvím protokolu CAN BUS, což umožňuje integraci s jinými systémy vozidla pro vylepšené možnosti ovládání a monitorování.
Hlavní rys
★Shoda s třífázovým AC vstupem.
★Shoda s SAE J1772 a EN61851.
★ Kompaktní a lehká konstrukce.
★ Konstantní výkon a možnost nabíjení konstantním proudem.
★ Odolné proti vibracím a IP67 pro použití na palubě.
★ Upgradovatelný firmware přes CAN sběrnici.
★DC ochrana vysokonapěťovou propojovací smyčkou (HVIL).
★ Přesný a efektivní nabíjecí výkon.
Funkce a vlastnosti:
Typ | Palubní nabíječka 22KW |
Modelka | SW-AS22000 |
Hodnotit výstupní napětí | 700V |
Režim nabíjení | Režim odezvy (může komunikovat) |
AC vstup | 3-fázový | Jednotka |
Rozsah vstupního napětí | 152–465 | V |
Rozsah vstupní frekvence | 47 – 63 | Hz |
Střídavý proud THD | < 5 | % |
Faktor síly | > 0,99 | |
Účinnost | > 94 @ od 50 % do max. zatížení | % |
Max. vstupní proud (eff) | 64 | A |
Maximální příkon | 22 | kVA |
INRUSH proud | < 40 @ 380 Vac | A |
DC výstup | Jednotka | |
Programovatelný rozsah napětí | 400–850 | Vdc |
Min. napětí Rozsah konstantního výkonu | 700 | Vdc |
Přesnost nabíjecího napětí | ≤1 | % |
Přesnost nabíjecího proudu | ≤5 | % |
Amplituda zvlnění nabíjecího proudu | ≤1 | % |
Max. výstupní výkon | 11 | KW |
Max. nabíjecí proud | 18 | Adc |
Doba odezvy výstupu | ≤5 | S |
Přednabíjení | vnitřní |
Funkce nabíjení | |
Funkce nabíjení | Nabíjení podle BMS komunikace |
Komunikační funkce | Ovládání sběrnice CAN |
Komunikační protokol (do BMS) |
Podle SAE J1939/definováno zákazníkem |
Přenosová rychlost komunikace CAN | 250/500 kbps, bez zakončovacího rezistoru. |
Ovládání AC nabíjení | Vyhovuje SAE J1772 a EN 61851 Když je povoleno SAE J1772, nabíječka je plně kompatibilní s SAE J1772 Elektrárna (vyhovující EVSE SAE J1772, úroveň 1 a 2). Když je povolena norma EN 61851, nabíječka je plně v souladu s normou EN 61851 Elektrárna. |
Vzbudit | 12V signál Hardwire probuzení BMS příkaz k probuzení Probuzení signálu CP,CC |
Vstupní/výstupní charakteristika
Definice spojení
Rozměr a hmotnost:
Aplikace:
