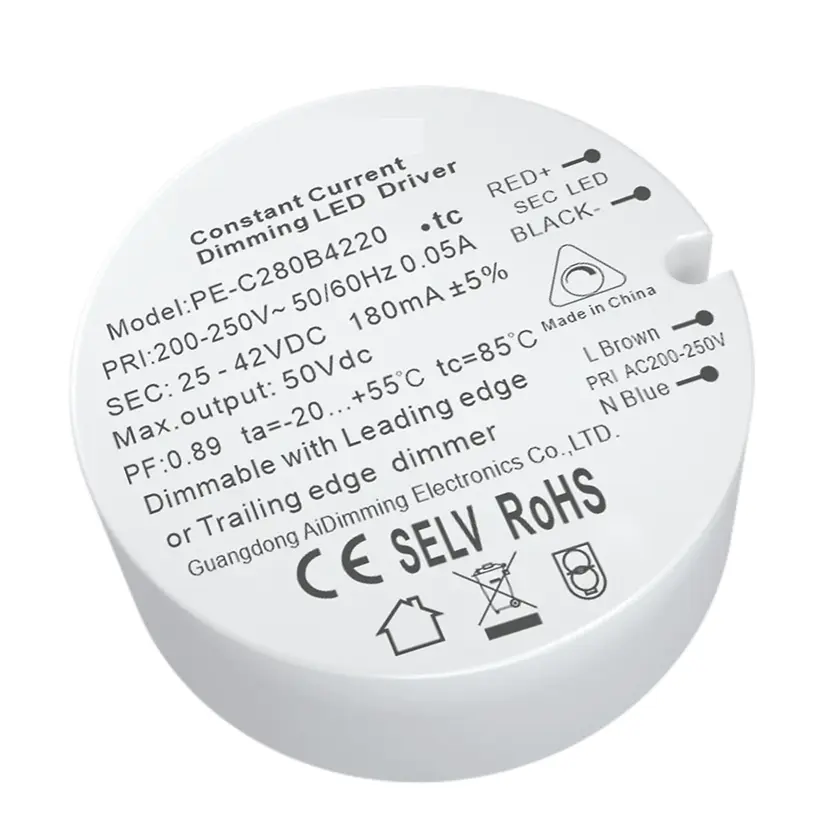

8,4W Triakový stmívatelný ovladač LED s konstantním proudem
  • 8,4W Triakový stmívatelný ovladač LED s konstantním proudem8,4W Triakový stmívatelný ovladač LED s konstantním proudem

8,4W Triakový stmívatelný ovladač LED s konstantním proudem

PE-C280 je jedním z 8,4W triakového stmívacího LED driveru s konstantním proudem vyvinutého čínským výrobcem Starwell s vysokým účiníkem, vysokou účinností, vysokou přesností, použitím efektivního stabilního nízkoztrátového ovládacího čipu spínače a vysoce výkonných komponent, díky čemuž má nízkou hlučnost, dlouhou životnost a další vlastnosti. Ovladač využívá technologii vedení tepla ze silikagelu, která vydrží vysoké teploty 55 ℃.

Odeslat dotaz

Jako profesionální výrobce by vám společnost Starwell ráda poskytla vysoce kvalitní 8,4W triakový stmívatelný LED ovladač s konstantním proudem, který je vhodný pro stmívač RPC MOSFET a stmívač FPC TRAIC.


Specifikace

Model

PE-C280B2435

PE-C280B4220

PE-C280B0670

PE-C280B1270

PE-C280B2430

VÝSTUP

Výstupní napětí

12-24Vdc

25-42Vdc

2,5-6V DC

6-12V DC

12-24Vdc

Maximální výstupní napětí

24Vdc

42 V DC

6Vdc

12Vdc

24Vdc

Výstupní napětí bez zátěže

27 V DC

43 V DC

8Vdc

15Vdc

27 V DC

Výstupní proud

350 mA

200 mA

700 mA

700 mA

300 mA

Výstupní výkon

4,2W~8,4W

5W~8,4W

1,75W~4,2W

4,2W~8,4W

3,6W~7,2W

Stroboskopická úroveň

Nižší  blikání (8 %)

Rozsah stmívání

2~100%,

Frekvence stmívání PWM



Aktuální přesnost

±5 %

Zvlnění a hluk

= 500 mv p-p

VSTUP

Rozhraní stmívání

Triak Náběžná hrana/Tralingová hrana

Rozsah vstupního napětí

200-250 Vac

Frekvence

50/60 Hz

Vstupní proud

<0,08A

<0,08A

<0,08A

<0,08A

<0,08A

Účiník

PF>0,9 (při plném zatížení)

PF>0,9 (při plném zatížení)

PF>0,88 (při plném zatížení)

PF>0,88 (při plném zatížení)

PF>0,88 (při plném zatížení)

THD

230 Vac@THD      <20 % (při plném zatížení)

Účinnost (typ.)

77 %

79 %

77 %

77 %

77 %

Náběhový proud (typ.)

Studený start 0,8A

Studený start 0,8A

Studený start 1,54A

Studený start 0,8A

Studený start 0,8A

Anti Surge

L-N: 1,5 kV

Svodový proud

<0,25mA/230Vac

PROSTŘEDÍ

Pracovní teplota

tc: 55 °C tc: 85 °C

Pracovní vlhkost

20 ~ 95% RH, nekondenzující

Skladovací teplota, vlhkost

-40 až 80 °C, 10 až 95 % relativní vlhkosti

Temp. Součinitel

±0,03 %/°C(0-50)°C

Vibrace

10~500Hz, 2G 12min./1cyklus, perioda 72min. každý podél os X, Y, Z.

OCHRANA

Ochrana proti přehřátí

Inteligentní nastavení nebo vypnutí výstupního proudu, pokud je teplota PCB ≥110°C, se automaticky obnoví.

Ochrana proti přetížení

Vypněte výstup při jmenovitém výkonu ≥102 %, automatické obnovení.

Ochrana proti zkratu

Automatické vypnutí, pokud dojde ke zkratu, automatické obnovení.

Ochrana proti přetížení

Vypněte výstup, pokud není zátěž, auto se obnoví, když se zátěž vrátí do normálu.

BEZPEČNOST A EMC

Odolné napětí

I/P-O/P: 3750 Vac

Izolační odpor

I/P-O/P: 100MΩ/500VDC/25°C/70%RH

Bezpečnostní normy

IEC/EN61347-1, IEC/EN61347-2-13

Emise EMC

EN55015, EN61000-3-2 Třída C, IEC61000-3-3

EMC imunita

EN61000-4-2,3,4,5,6,8,11,  EN61547

Stroboskopický testovací standard

IEEE 1789

OSTATNÍ

Dimenze

43,2 × 0,5 mm (H × V)

Balení

NA tašce

Hmotnost (G.W.)

42 g ± 5 g


Faktury:

● LED fázově řezaný ovladač stmívání, rozsah stmívání 2-100 %

● Vhodné pro stmívač RPC MOSFET a stmívač FPC TRAIC

● Aktivní PFC

● Ochrany: zkrat/přepětí/nadproud

● Technologie vedení tepla silikagelem, přirozený studený vítr

● Ultra malý objem

● Vhodné pro domácí osvětlení LED a komerční osvětlení

● Bezpečné ochranné zařízení proti zatížení

● Ekonomická a pohodlná instalace

● odpovídat světovým bezpečnostním normám pro osvětlovací zařízení

● Třída ochrany II

● Tříletá záruka

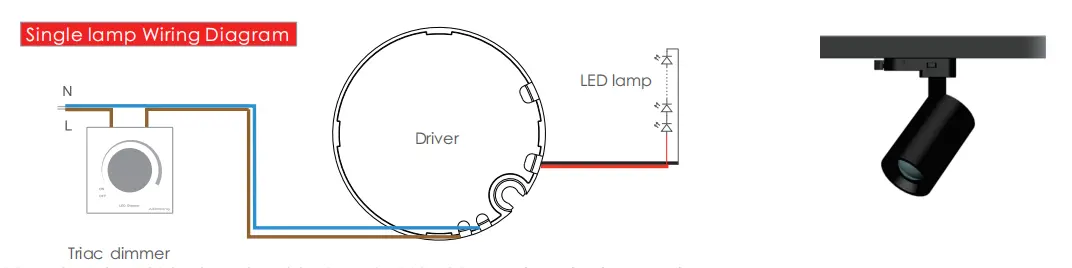

Schéma zapojení:

Zapojení:

Výstupní vodič: 20AWG červený a černý PVC kabel, délka 200–230 mm, požadavek na odizolování: 5–7 mm

Vstupní vodič: 20AW Hnědý Modrý VDE dvojitě izolovaný vodič, délka 150–160 mm, požadavek na odizolování: 5–7 mm



Použití návodu:

1. Věnujte pozornost rozdílu mezi vstupem a výstupem, připojte jej správně a poté zapněte

2. Nejprve připojte zátěž stejnosměrného výstupu, po kontrole otevřete napájecí zdroj; v režimu konstantního proudu, pokud je napájení zapnuto v otevřeném obvodu, vypněte prosím zdroj napájení a nemůžete připojit LED, dokud elektrická energie uložená na výstupu neuvolní, nebo může poškodit LED;

3. Tento typ napájení je omezen pouze na použití LED lamp a luceren, rozsah vstupního napětí je AC200-250v, tepelně izolační bavlna a další položky, které brání rozptylu tepla produktu, který se přizpůsobí produktu pod specifikovaným výstupním napětím, proudovým rozsahem, teplota prostředí je -20-45 let, tyto produkty nemohou pokrýt tři roky, a životní prostředí bezplatná záruka.



Abnormální stavy a odpovídající léčebné metody:

1. Po prvním připojení ovladače stmívání se kontrolka LED nerozsvítí, vypněte prosím vstup AC a zkontrolujte následovně:.

a) Zda je špatný kontakt DC výstupu:

b) zda je polarita stejnosměrného výstupu obrácená nebo je deska LED svařena proti;

c) Zda má AC vstup špatný kontakt: otestujte po odstranění těchto poruch.

2. Zařízení má dobré připojení, kontrolka LED svítí, ale kontrolka LED bliká, vypněte prosím vstup AC a poté zkontrolujte výstup DC.

a) overroad.pod zatížením.

b) Zda se parametry a skutečné parametry shodují.

3. Prosím, rychle s námi komunikujte, pokud máte nějaké dotazy ohledně používání, pokusíme se s vámi problémy vyřešit.
