Dual Output UPS SMPS 48V 54V 500W napájecí zdroj

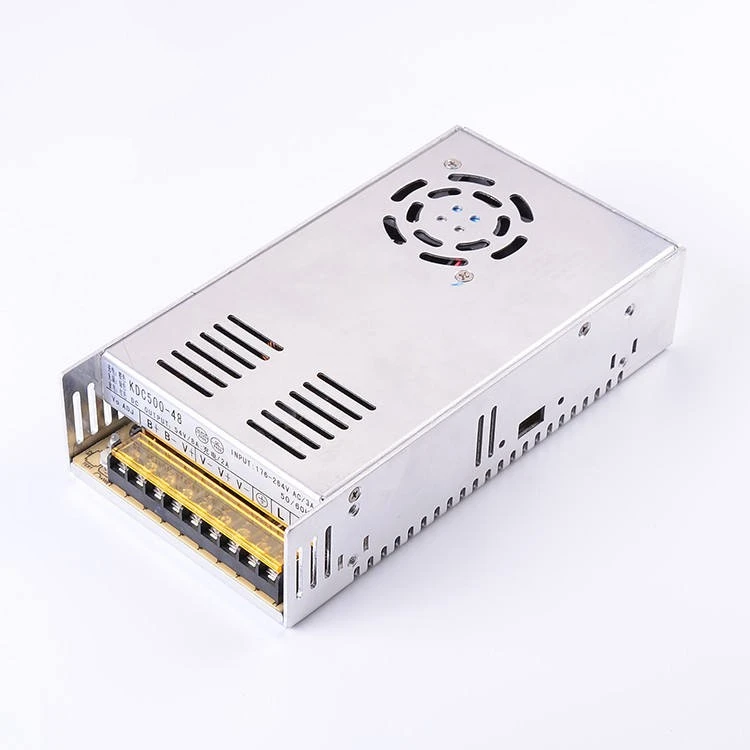

KDC500-48 Dual Output UPS SMPS 48V 54V 500W napájecí zdroj nabízený předním čínským výrobcem Starwell je vysoce výkonný 500W nepřerušitelný spínaný zdroj určený speciálně pro kritické LED osvětlení a DC záložní systémy. Má dva nezávislé výstupy: CH1 poskytuje +48V při 8,2A pro hlavní zátěž, zatímco CH2 poskytuje +54V při 2A vyhrazený pro nabíjení baterie.

Odeslat dotaz

Jako profesionální výrobce v Čína, Starwell by vám rád poskytl vysoce kvalitní duální výstup UPS SMPS 48V Napájení 54V 500W. KDC500-48 je sofistikovaný 500W duální výstup Nepřerušitelný zdroj napájení (UPS) speciálně navržený pro kritické LED osvětlovací systémy a záložní aplikace DC. Provoz se jmenovitými výkony 48 V a špičkové/objemové nabíjecí napětí 54 V plynule integruje technologii spínaného zdroje napájení (SMPS). funkce zálohování baterie.

Dual Output UPS SMPS 48V 54V 500W Power Supply

Inteligentní nabíjení a stav Indication

Navrženo pro monitorování v reálném čase, napájecí zdroj je vybaven tříbarevným LED indikátorem: Oranžová označuje jednotka aktivně nabíjí připojenou baterii, Zelená potvrzuje a stavu plného nabití a Červená znamená, že systém je vybitý režim (běží na záložní baterii). Tato jasná vizuální zpětná vazba umožňuje okamžité posouzení stavu bez dalšího testovacího zařízení.

Architektura duálního výstupu

Na rozdíl od standardních napájecích zdrojů, KDC500-48 poskytuje samostatné svorky pro připojení zátěže a baterie integrace. Konstrukce se dvěma výstupy umožňuje současné napájení vaší LED zařízení při zachování optimálního nabití na záložní baterii. Když AC selže vstup, jednotka se automaticky a plynule přepne na napájení z baterie, zajištění provozu nulových prostojů pro nouzové osvětlení, zabezpečovací systémy, popř průmyslové displeje.

Kvalita a bezpečnost zaručena

Každá jednotka prochází přísnou továrnou testování, jak dokládá HI-POT (High Potential) PASS, QC Označení PASS a razítka PASS viditelné na jednotce. Toto potvrzuje testování dielektrické pevnosti a shodu s kontrolou kvality. Vstup přijímá 176-264VAC při 3A, 50/60Hz, takže je kompatibilní se standardními globální průmyslové napětí.

Odolné a ověřitelné

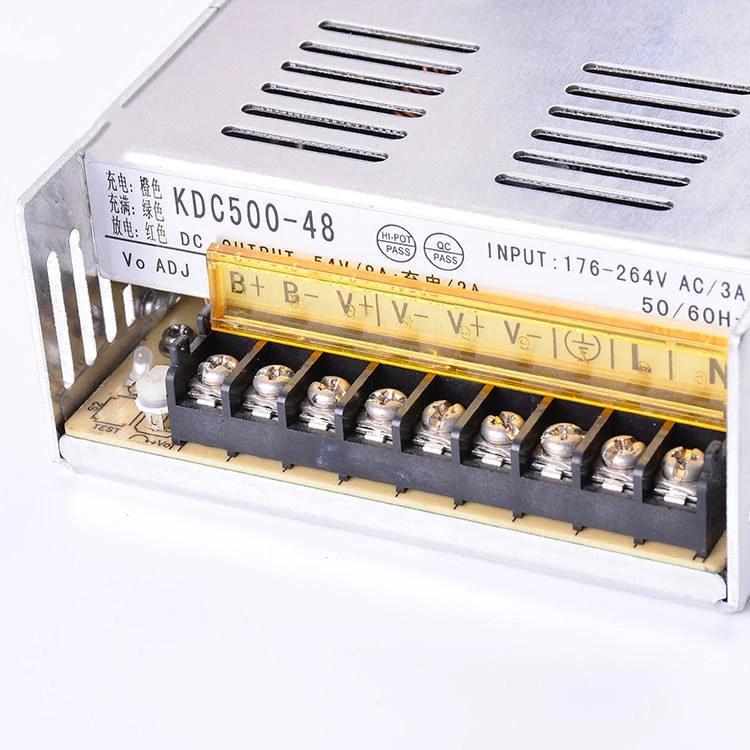

Rozložení terminálu je jasné označené (B+, B-, V+, V-), což zjednodušuje kabeláž v terénu. Fyzické značení navrhnout robustní certifikovaný proces montážní linky.

Specifikace produktu:

1, malá velikost, vysoký výkon;
2, Široký rozsah AC vstupu napětí;
3, zkrat, přetížení, přepěťová ochrana.
4, Jiné výstupní napětí také lze vyrobit, jako je 18V, 21V, 42V atd.
parametr Položka č.		KDC 500-48
		CH1	CH2
VÝSTUP	Výstupní napětí	+48V	+54V (nabíjení)
	Jmenovitý proud	8.2A	2A
	Rozsah výstupního proudu	0-8,2A	0-2A
	Jmenovitý výkon	501,6 W
	Vlnění	150 mVp-p	200 mVp-p
	ADJ.výstupní rozsah	±10 %
	Přesnost výstupu	±5 %	±5 %
	Regulace linky	±0,5 %	±1 %
	Regulace zatížení	±0,5 %	±0,4 %
	Nastavit, vstát, vydržet čas	300 ms, 50 ms, 20 ms
VSTUP	Rozsah vstupního napětí	88~132V, 176~264VAC
	Vstupní proud	6A/115V,3A/230VAC
	Vstupní frekvence	47~63Hz
	Účinnost	>85% @ 220VAC
	Náběhový proud	STUDENÝ START 40A/230V
	Svodový proud	<0,5mA/240VAC
Ochrana	Ochrana proti přetížení	105~150%
	Přepětí	------
PROSTŘEDÍ	Pracovní teplota, vlhkost	-20~50℃, 10~90% RH,No kondenzace
	Skladovací teplota, vlhkost	-20~85°C, 10~95% RH.
	Temp.Coefficeent	±0,03 %/℃ (0~50℃)
	Vibrace	10~500Hz, 2G 10min./1cyklus, DOBA 60min. KAŽDÉ OSY
BEZPEČNOST & EMC	Bezpečnostní normy	GB4943
	Odolné napětí	I/P-O/P,I/P-FG:1,5KV;O/P-FG:0,5KVAC 1min.
	Izolační odpor	I/P-O/P, I/P-FG, O/P-FG: 500 V DC / 100 M Ohmů
	EMC normy	------

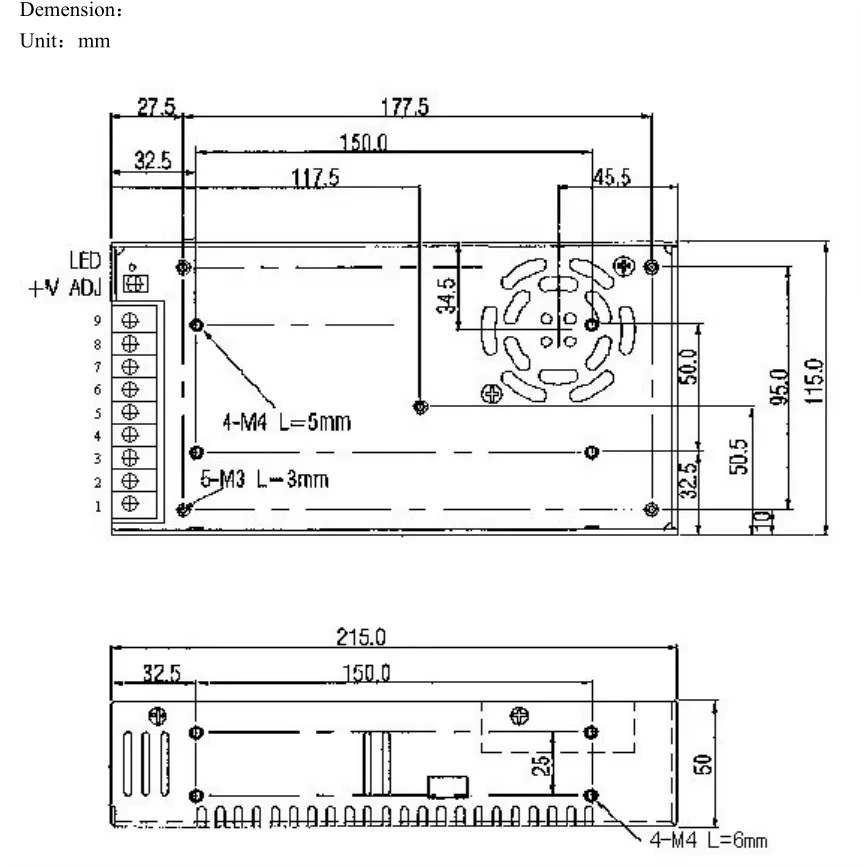

OSTATNÍ	Dimenze	Rozměr 215×110×50 mm
	Hmotnost	1 kg

Poznámka:

1. Všechny parametry 220VAC vstup, jmenovité zatížení, okolí teplota 25 ℃, měřeno za podmínek 70 % vlhkost; 2. Přesnost: zahrnuje nastavenou toleranci, regulaci linky, regulace zátěže a tak dále; 3. Test vlnění: 30 cm dlouhé prameny propojují napájení napájení a zatížení na straně zátěže a 0,1u a 47u kondenzátor do 20MHz osciloskopu měřeno při zátěži konec; 4. Regulace vedení: při jmenovitém zatížení vstup měřeny změny napětí z nízkého na vysoké; 5. Regulace zátěže: měřená výstupní zátěž od 20% naměřena změna zatížení na 100 %, ostatní zatížení je pevně nastaveno na 60 % nákladu;

S celkovým jmenovitým výkonem 500 W tato jednotka hladce integruje technologii SMPS s UPS funkčnost. Při normálním střídavém provozu napájí připojená zařízení udržení optimálního nabití na záložní baterii. Když selže vstupní napájení, napájení se automaticky přepne do režimu baterie, což zajišťuje nulové prostoje provoz pro nouzové osvětlení, bezpečnostní systémy a průmyslové displeje.

KDC500-48 přijímá široký vstupní rozsah 88–132VAC nebo 176–264VAC (volitelné), s >85% účinností při 220VAC. Výstupní napětí lze nastavit v rozsahu ±10 % pomocí vestavěného potenciometru. Ripple je udržována na nízké hodnotě 150 mVp-p na CH1 a 200 mVp-p na CH2, takže je vhodná pro LED aplikace citlivé na šum.

Mezi další funkce patří vestavěné přepětí, ochrany proti přetížení, zkratu a přehřátí, náběhu studeného startu proud 40A při 230V a svodový proud pod 0,5mA při 240VAC. Nastavení, vzestup, a doby zdržení jsou 300 ms, 50 ms a 20 ms.

Pro spolehlivé, nepřerušované napájení 48V s inteligentním správa baterie, KDC500-48 je ideální volbou.

Vlastnosti produktu:

1, S širokým uplatněním byly používá se v LED osvětlení, ACS, lékařských a kosmetických zařízeních, elektrické energii systém, komunikační systém, vojenský průmysl a další.

2, Některé modely byly dosaženy Nyní certifikace CB,CE,CCC,ETL,ISO,ROHS.

3,Je jich více než 1000 kinds of models.

4. Malé rozměry, vysoký výkon

5. Široký rozsah vstupního AC napětí

6. Zkrat, přetížení, přepětí ochranu

Jiné výstupní napětí lze také vyrobit, jako je 18V, 21V, 42V atd.
