Jak funguje spínaný zdroj a proč je páteří moderních energetických systémů

A spínaný zdrojhraje klíčovou roli v téměř každém moderním elektronickém systému, od spotřební elektroniky po průmyslovou automatizaci a lékařská zařízení. Tento článek poskytuje hloubkové a profesionální vysvětlení toho, jak spínaný zdroj funguje, proč překonává tradiční lineární napájecí zdroje a jak vybrat správné řešení pro různé aplikace. Tato příručka vychází ze skutečných technických postupů a průmyslových standardů a také zkoumá efektivitu, typy topologie, bezpečnostní aspekty a dlouhodobou spolehlivost. Na konci tohoto článku čtenáři získají ucelený přehled o technologii spínaných zdrojů a proč společnosti jako napřStarwellpokračovat v inovacích v této zásadní oblasti.

Obsah

1. Co je to spínaný zdroj napájení?
2. Jak funguje spínaný zdroj?
3. Proč je spínaný zdroj efektivnější?
4. Klíčové typy topologií spínaných napájecích zdrojů
5. Základní komponenty uvnitř spínaného zdroje napájení
6. Spínaný zdroj vs lineární zdroj napájení
7. Jak vybrat správný spínaný zdroj
8. Průmyslové a komerční aplikace
9. Normy spolehlivosti, bezpečnosti a shody
10. Budoucí trendy v konstrukci spínaných zdrojů
11. Často kladené otázky

1. Co je to spínaný zdroj?

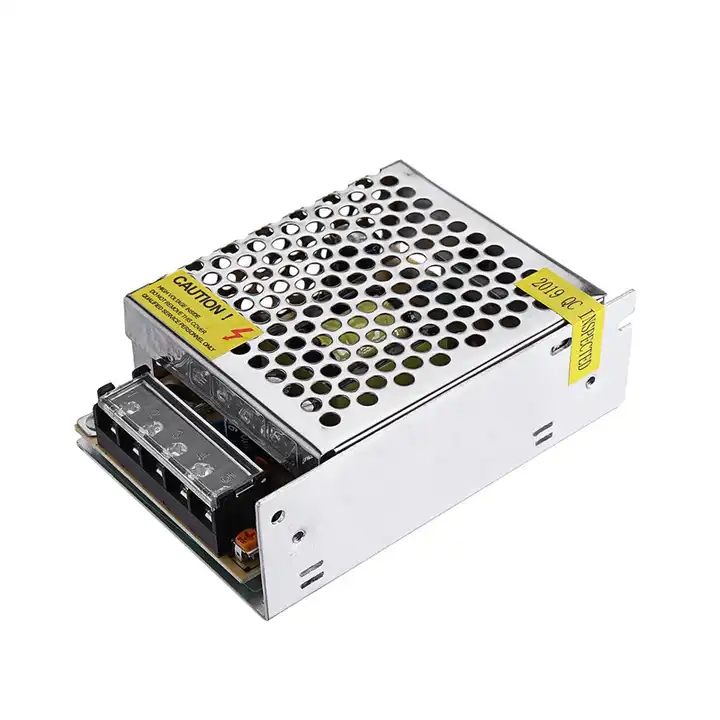

Spínaný zdroj je elektronické zařízení pro přeměnu energie, které efektivně převádí elektrickou energii z jedné napěťové úrovně na jinou pomocí vysokofrekvenčních spínacích technik. Na rozdíl od lineárních napájecích zdrojů, které odvádějí přebytečnou energii jako teplo, spínaný zdroj rychle zapíná a vypíná tranzistory a reguluje výstupní napětí s minimální ztrátou výkonu.

Dnes se spínaný zdroj stal výchozí volbou pro většinu elektronických systémů díky jeho kompaktní velikosti, vysoké účinnosti a přizpůsobivosti v širokém rozsahu vstupních napětí. Podle průmyslových zvyklostí nastíněných výrobci jako napřStarwell, moderní spínané napájecí zdroje jsou navrženy tak, aby splňovaly přísné výkonové, bezpečnostní a ekologické normy.

2. Jak funguje spínaný zdroj?

Spínací zdroj ve svém jádru funguje tak, že převádí příchozí střídavý nebo stejnosměrný proud na vysokofrekvenční signál. Tento signál je poté transformován, usměrněn a filtrován, aby se vytvořilo stabilní stejnosměrné výstupní napětí.

• Vstupní usměrnění převádí AC na DC.
• Vysokofrekvenční spínací tranzistory oddělují stejnosměrné napětí.
• Transformátor upravuje úrovně napětí.
• Výstupní usměrňovače a filtry vyhlazují signál.
• Zpětná vazba reguluje přesnost napětí.

Vzhledem k tomu, že ke spínání dochází při vysokých frekvencích, komponenty, jako jsou transformátory a induktory, mohou být výrazně menší, takže spínaný zdroj je ideální pro kompaktní konstrukce.

3. Proč je spínaný zdroj účinnější?

Účinnost je jednou z nejpřesvědčivějších výhod spínaného zdroje. Tradiční lineární konstrukce plýtvá energií jako teplo, zatímco spínané napájecí zdroje provozují tranzistory buď v plně zapnutém nebo plně vypnutém stavu, čímž se drasticky snižuje ztráta energie.

4. Klíčové typy topologií spínaných napájecích zdrojů

Různé aplikace vyžadují různé topologie spínaného napájení. Mezi nejčastější patří:

1. Konvertor Buck– Snižuje napětí.
2. Boost Converter– Zvyšuje napětí.
3. Převodník Buck-Boost- Může zvýšit nebo snížit napětí.
4. Flyback konvertor– Široce používané v aplikacích s nízkým až středním výkonem.
5. Dopředný konvertor- Vhodné pro vyšší úrovně výkonu.

Výběr správné topologie zajišťuje, že spínaný zdroj poskytuje optimální výkon a dlouhodobou stabilitu.

5. Základní součásti uvnitř spínaného zdroje napájení

Každý spínaný zdroj obsahuje několik důležitých součástí, které spolupracují:

• Výkonové MOSFETy nebo IGBT
• Vysokofrekvenční transformátory
• Řídicí integrované obvody
• Kondenzátory a induktory
• Ochranné obvody

Důležitý je výběr kvalitních komponentů. Výrobci jako Starwell se zaměřují na přísné ověřování součástí, aby byla zajištěna spolehlivost v náročných prostředích.

6. Spínaný zdroj napájení vs. lineární zdroj napájení

Zatímco lineární napájecí zdroje mají stále speciální aplikace, spínané napájecí zdroje dominují moderním designům díky:

• Vyšší účinnost
• Nižší provozní náklady
• Širší rozsah vstupního napětí
• Lepší tepelný výkon

V aplikacích, jako je průmyslová automatizace nebo LED osvětlení, je spínaný zdroj často jedinou praktickou volbou.

7. Jak vybrat správný spínaný zdroj

Výběr správného spínaného zdroje vyžaduje vyhodnocení:

1. Rozsah vstupního napětí
2. Výstupní napětí a proud
3. Požadavky na účinnost
4. Podmínky prostředí
5. Bezpečnostní certifikace

Důvěryhodný dodavatel s prokázanými inženýrskými zkušenostmi může tento proces zjednodušit a snížit rizika návrhu.

8. Průmyslové a komerční aplikace

Spínaný napájecí zdroj se používá v širokém spektru průmyslových odvětví:

• Průmyslové řídicí systémy
• Lékařské vybavení
• Telekomunikace
• LED osvětlení
• Spotřební elektronika

Každá aplikace vyžaduje specifické výkonnostní charakteristiky, takže přizpůsobení je důležitým faktorem.

9. Normy spolehlivosti, bezpečnosti a shody

Spolehlivý spínaný zdroj musí vyhovovat mezinárodním standardům, jako jsou UL, CE a IEC. Ochranné funkce, jako je ochrana proti přepětí, nadproudu a zkratu, jsou nezbytné pro bezpečnost systému.

Společnosti jako Starwell navrhují spínané napájecí zdroje s ohledem na dlouhou životnost a globální shodu.

10. Budoucí trendy v návrhu spínaných napájecích zdrojů

Budoucnost technologie spínaných zdrojů se zaměřuje na:

• Vyšší hustota výkonu
• Širokopásmové polovodiče (SiC, GaN)
• Chytré digitální ovládání
• Vylepšené standardy energetické účinnosti

Tyto trendy dále posílí spínané zdroje jako páteř moderních energetických systémů.

Často kladené otázky (FAQ)

Q1: Čím se spínaný zdroj liší od ostatních zdrojů napájení?

Spínaný zdroj využívá k regulaci napětí vysokofrekvenční spínání, což vede k vyšší účinnosti a menší velikosti.

Q2: Jsou spínané zdroje vhodné pro citlivou elektroniku?

Ano, se správným filtrováním a designem může spínaný zdroj poskytnout stabilní a nízkošumový výstup.

Q3: Jak dlouho obvykle vydrží spínaný zdroj?

S kvalitními komponenty a správným tepelným managementem může spínaný zdroj spolehlivě fungovat po mnoho let.

Pokud hledáte spolehlivé, efektivní a profesionálně navržené řešení spínaného zdroje napájení, spolupráce se zkušeným výrobcem je rozdíl. Starwell nabízí širokou škálu osvědčených designů podložených technickou odborností a globálními certifikacemi. Chcete-li prozkoumat přizpůsobená řešení nebo požádat o technickou podporu, prosímkontaktujte násdnes a udělejte další krok k spolehlivému napájení vašich systémů.
