Rozbití nové 140W rychlé nabíječky GaN společnosti Apple

Nová 140W rychlonabíječka Apple přichází se zbrusu novým modelem A3607. Jako zbrusu nové nabíjecí příslušenství navržené společností Apple pro zařízení nové generace, vystavení A3607 podnítilo širokou pozornost průmyslu k nabíjecím řešením nadcházejících zařízení Apple.

Vzhledem, velikostí a parametry v podstatě stejnými jako u předchozího modelu, došlo k úpravě jeho vnitřní architektury? Byly upgradovány základní komponenty? S těmito otázkami ChargerLAB okamžitě provedl detailní rozbor nové 140W rychlé nabíječky Apple A3607 a nyní odhalí její skutečnou vnitřní strukturu.

Vzhled rychlé nabíječky Apple 140W

Obal má klasický minimalistický design, na přední straně je vytištěno logo Apple, název produktu a vzhled.

Na boku je připevněn štítek s parametry produktu.

Detailní popis parametrů na nálepce bude uveden později v sekci fyzického zobrazení produktu.

Nabíječka je kompatibilní se zařízeními USB-C a je oficiálně doporučena pro použití s ​​16palcovým MacBookem Pro vybaveným portem MagSafe 3.

Napájecí adaptér se vyrábí v tuzemsku, s datem výroby 2026 a modelem A3607.

Součástí balení je nabíječka a návod k použití.

Nabíječka je zabalena v ochranném papíru, aby nedošlo k poškrábání v původním stavu.

Vzhled nové 140W rychlonabíječky Apple je identický s předchozím modelem, s vysoce lesklým povrchem a zaoblenými přechody rohů.

Logo Apple je vycentrováno na přední a zadní straně těla.

Informace o parametrech nabíječky jsou vytištěny na jedné straně těla.

Detailní parametry produktu

Vstup: 100–240V~ 50/60Hz 2A

(USB PD) Výstup: 5,2V 3A, 9V 3A, 15V 5A, 20,5V 5A, 28V 5A

Nabíječka prošla certifikací CCC a KC.

Název produktu, model a upozornění jsou vytištěny na druhé straně krytu.

Model nové 140W rychlonabíječky Apple je A3607.

Nabíječka je vybavena skládacími standardními čínskými kolíky s dvoukřídlým designem na obou stranách.

Kolíky mají klasický design nezávislého modulu a jsou odnímatelné a vyměnitelné.

Detailní záběr na upevňovací základnu ve tvaru T, která může sloužit také jako zemnící vodič.

Pouzdro modulu je označeno jmenovitým napětím 250V~ 2,5A a Jabil Inc., což znamená, že kolíkový modul dodává Jabil. Do slotu modulu je přidána kovová spona pro pomocnou fixaci, která zajišťuje, že se modul po dlouhodobém používání snadno neuvolní.

Kromě toho je design čepu odlišný od staré verze.

Výstupní konec je vybaven jedním USB-C portem s bílým plastovým jádrem.

Kryt zásuvky portu USB-C je také navržen nezávisle.

Naměřená délka těla nové 140W rychlonabíječky Apple je 95,68 mm.

Šířka je 74,35 mm.

Tloušťka je 28,51 mm.

Umístěný vedle sebe se starou 140W galliumnitridovou rychlonabíječkou Apple A2452, hlavní vzhled a rozměry nového a starého napájecího adaptéru jsou zcela totožné.

Intuitivní vnímání velikosti nabíječky v ruce.

Navíc výrobek váží přibližně 285 g.

Testováno pomocí ChargerLAB POWER‑Z KM003C k detekci výstupního protokolu USB‑C portu, podporuje nabíjecí protokoly PD3.1 a DCP.

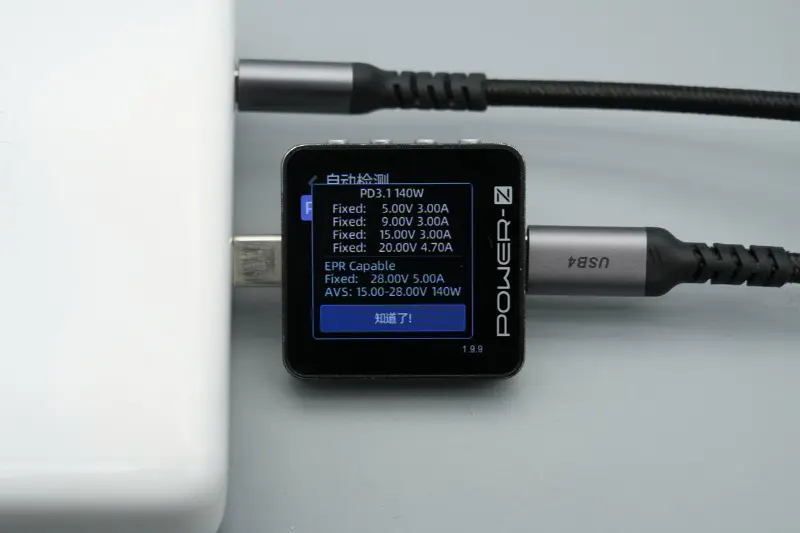

Paket PDO ukazuje, že port USB‑C má také pět pevných napěťových převodů: 5V 3A, 9V 3A, 15V 3A, 20V 4,7A, 28V 5A a také napěťový převod 15–28V 140W AVS.

Při nabíjení iPhonu 17 Pro Max novou 140W rychlou nabíječkou Apple je naměřený nabíjecí výkon přibližně 36,34 W.

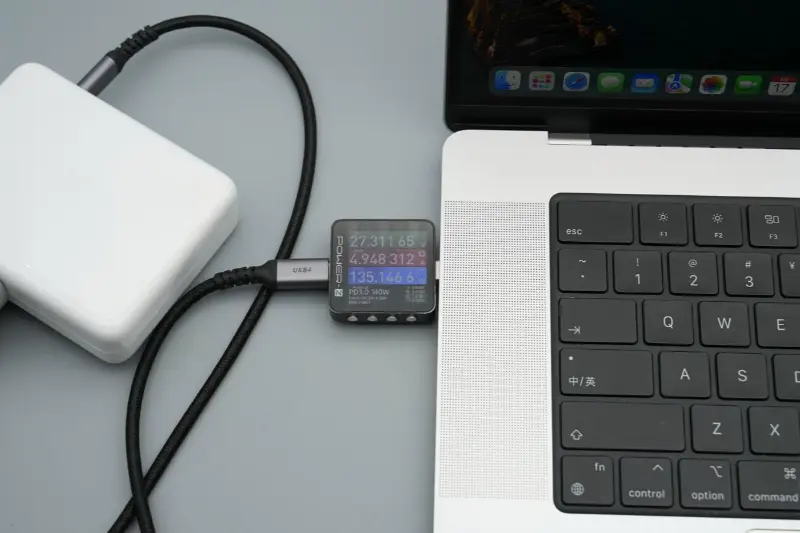

Při nabíjení MacBooku Pro je naměřený nabíjecí výkon přibližně 135,15W, což úspěšně umožňuje rychlé nabíjení 28V 5A 140W.

Rozbití rychlé nabíječky Apple 140W

Kryt nabíječky se otevírá rozříznutím na boku.

Pouzdro je velmi silné pro silnou ochranu a okraje jsou přilepeny, aby vyztužily vnitřní moduly.

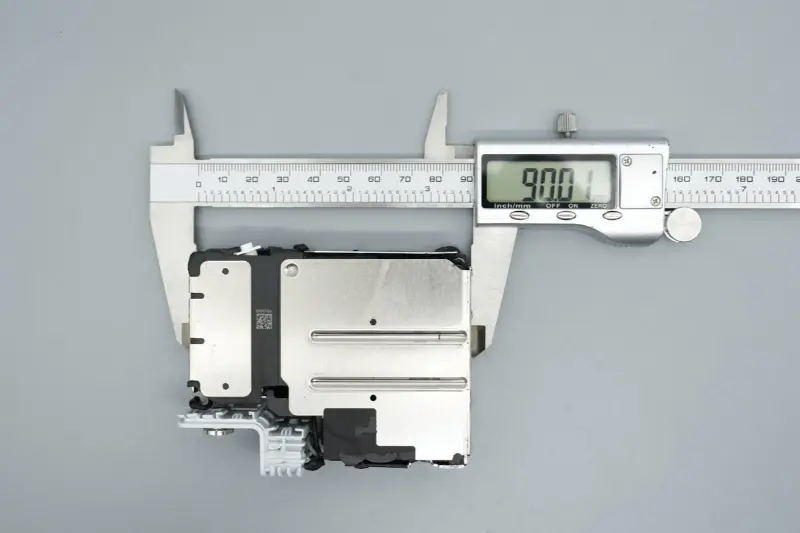

Naměřená délka vnitřního modulu je 90,01 mm.

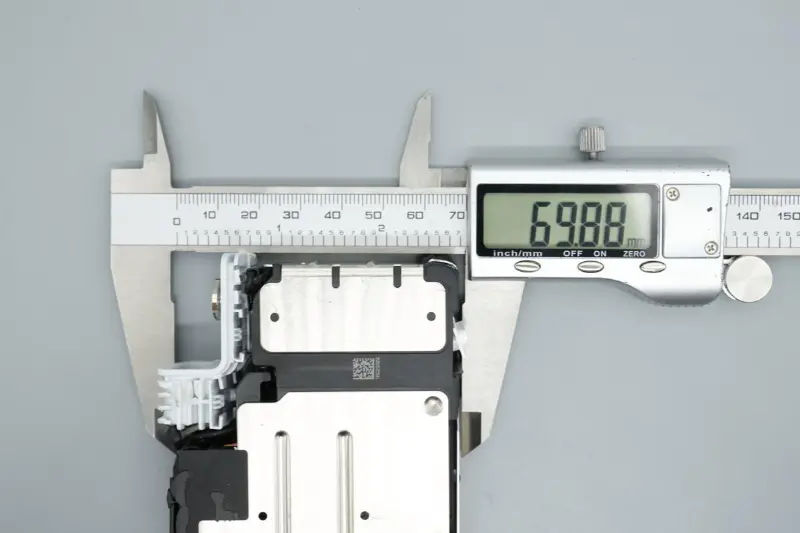

Šířka je 69,88 mm.

Tloušťka je 23,52 mm.

Modul PCBA je pokryt dvěma integrovanými kovovými pouzdry pro rovnoměrný odvod tepla.

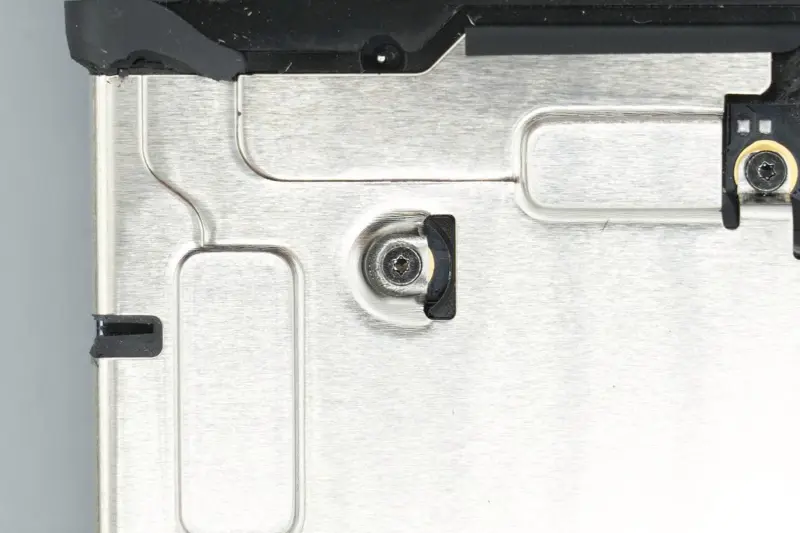

Kovové pláště jsou upevněny šrouby.

Na některých místech na boku je připevněna izolační páska.

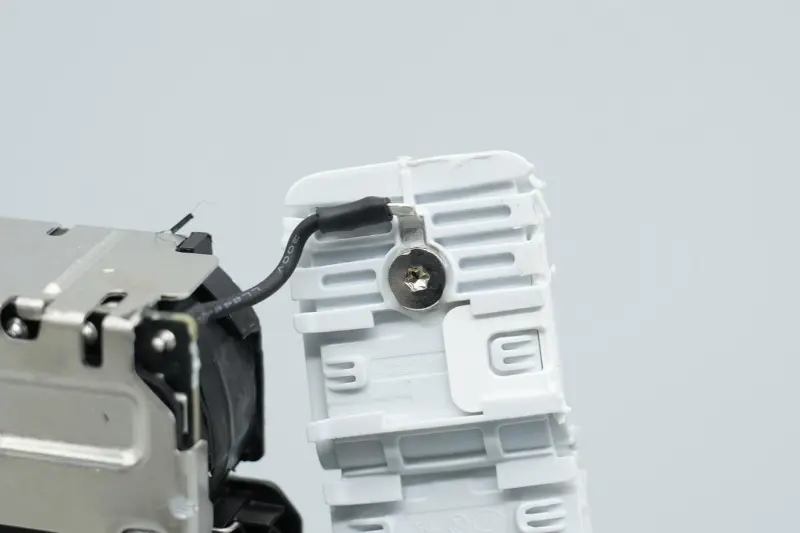

Vodič na vstupním konci je připojen k upevňovací základně ve tvaru T pro uzemnění.

Smršťovací bužírka se používá k izolaci v místech svařování svorek AC vodičů.

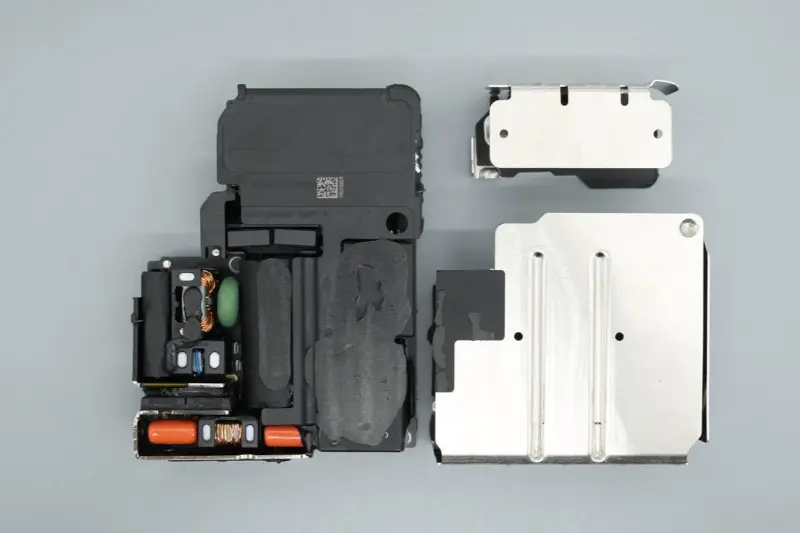

Odstraňte šrouby a sejměte kovové pláště.

Izolační úprava je aplikována na vnitřní stranu kovové skořepiny odpovídající zadní straně základní desky a dalším plochám.

Plastový kryt kryje oblast transformátoru modulu a součástky jako kondenzátory a tlumivky jsou přilepeny.

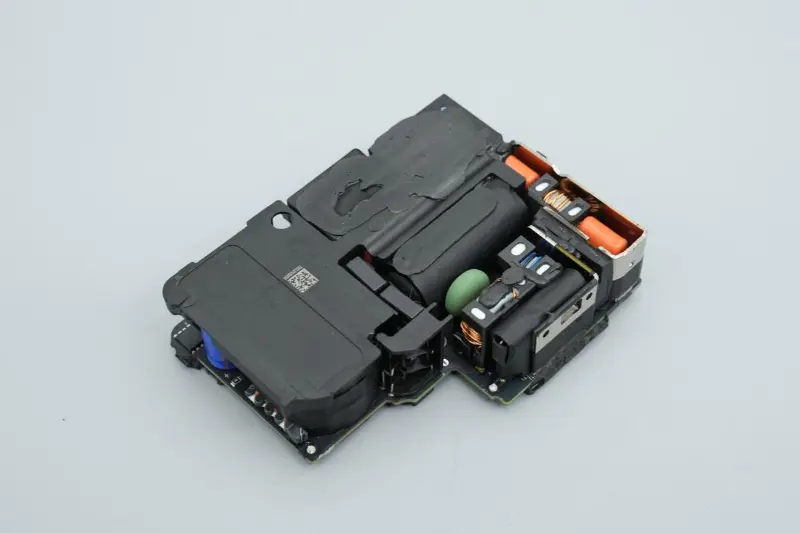

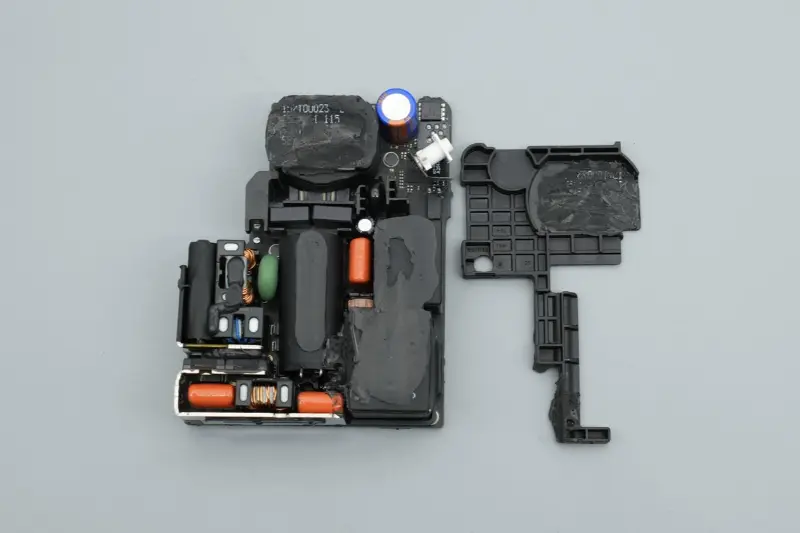

Odstraňte plastový kryt a do středové oblasti se vloží plastový rám pro vyztužení a izolaci.

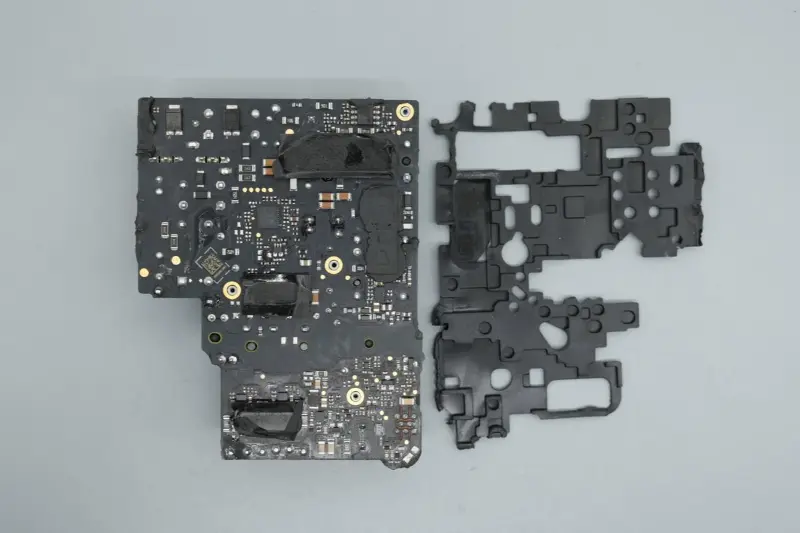

Zadní strana základní desky je pokryta měkkou gumovou podložkou pro ochranu.

Odstraňte ochrannou podložku a uvidíte, že na odpovídající oblasti čipu je naneseno tepelně vodivé lepidlo a jsou připevněny grafitové tepelně vodivé nálepky.

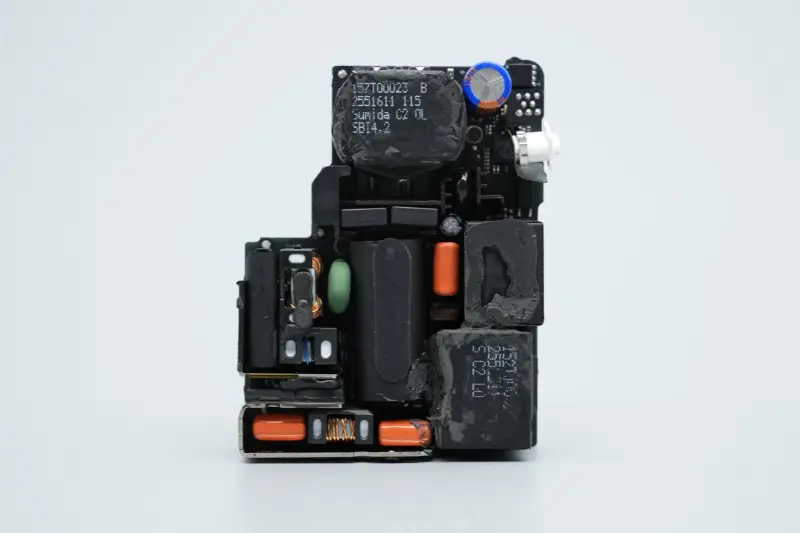

Přední strana modulu PCBA je uspořádána s pojistkami, tlumivkami se společným režimem, vysokonapěťovými filtračními elektrolytickými kondenzátory, proudovými transformátory, filmovými kondenzátory, napájecími kondenzátory, zesilovacími tlumivky PFC, snižovacími tlumivky, transformátory a dalšími zařízeními s kompaktním a uspořádaným celkovým uspořádáním.

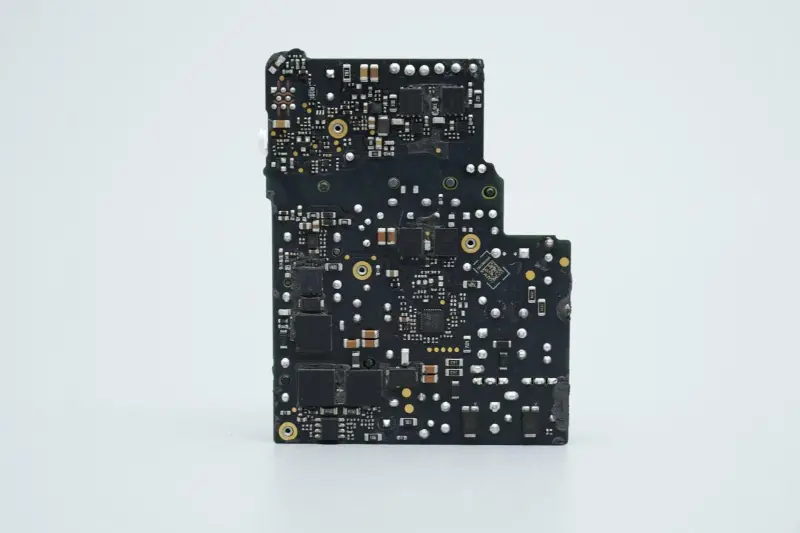

Zadní strana desky plošných spojů je osazena příslušnými regulátory a MOS elektronkami pro obvod PFC boost a LLC spínaný napájecí obvod.

Dva další chladiče jsou instalovány na vstupním konci modulu PCBA, mezi nimiž jsou dvě aktivní usměrňovací trubice Infineon MOS.

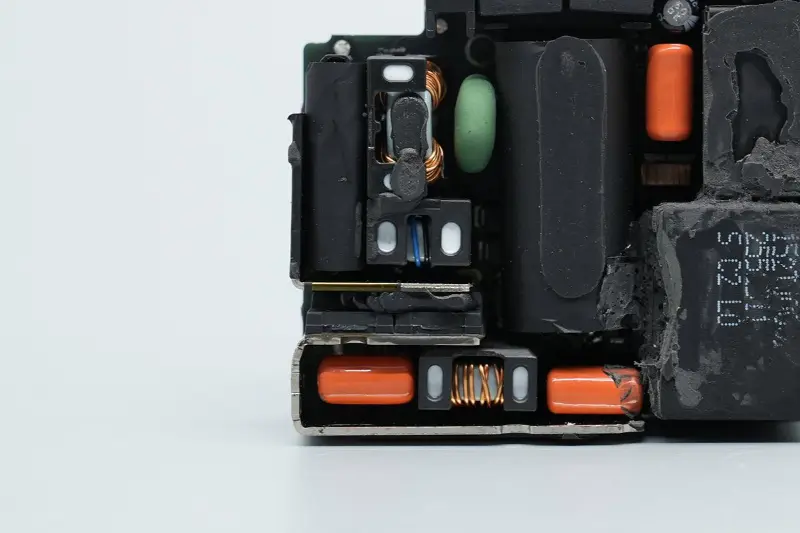

Oblast ohraničená dvěma chladiči je dále vybavena pojistkami, bezpečnostními kondenzátory X2, tlumivkami se společným režimem, varistory, fóliovými filtračními kondenzátory, filtračními tlumivky a dalšími zařízeními.

Pojistka je umístěna na horní části bezpečnostního kondenzátoru X2 a obalena páskou.

Odlepte pásku a uvidíte, že bezpečnostní kondenzátor X2 je pokryt plastovou skořepinou pro izolaci a obě součásti jsou zabaleny a upevněny páskou.

Jmenovitý proud pojistky je 3,15A a na jednom navařovacím kolíku je navlečena izolační trubička.

Detailní záběr na bezpečnostní kondenzátor X2 s kapacitou 0,22μF.

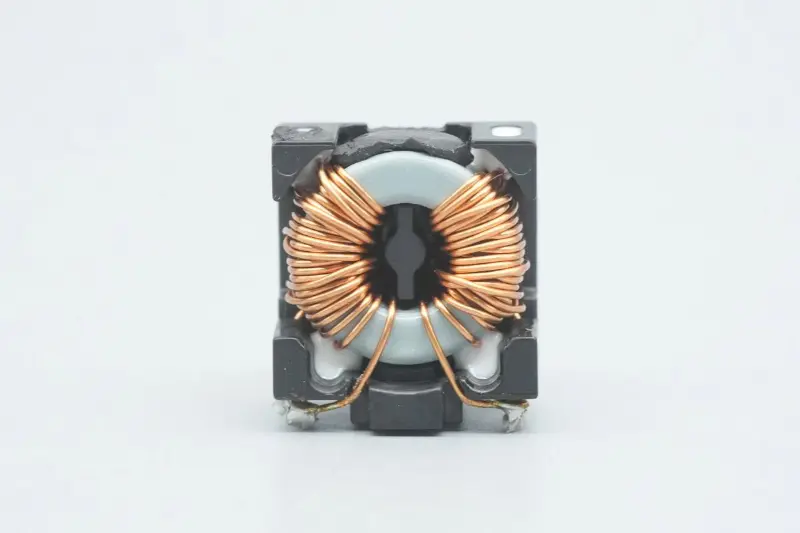

K odfiltrování rušení EMI se používají tlumivky se společným režimem a jsou přivařeny plastovými držáky.

Detailní záběr na další induktor v běžném režimu.

Pro ochranu vstupního přepětí je použit varistor TVR10621M.

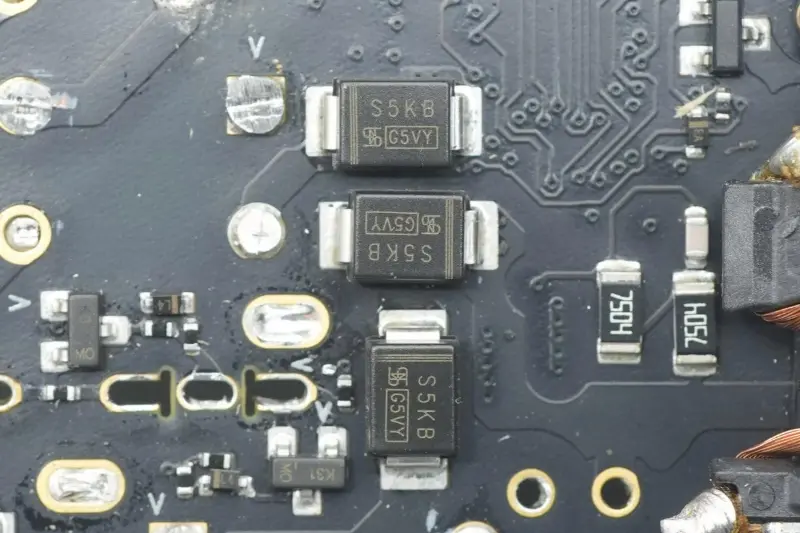

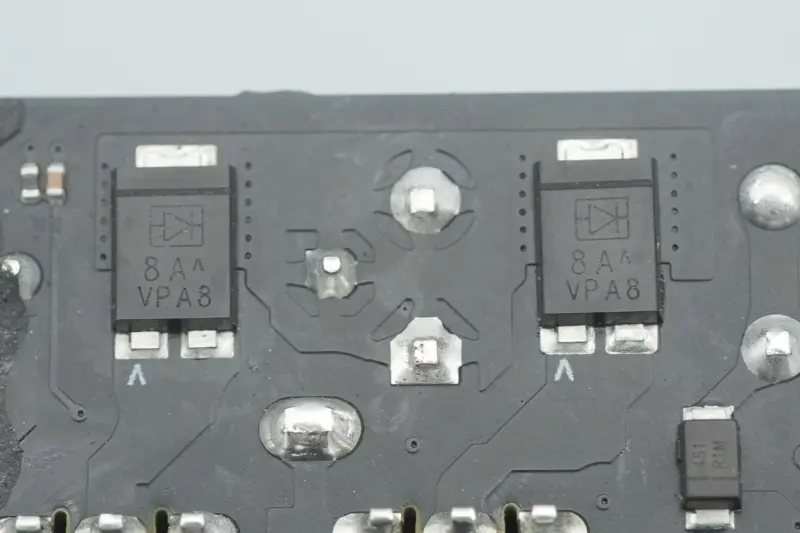

Vstupní konec využívá můstkový usměrňovač složený ze čtyř diod.

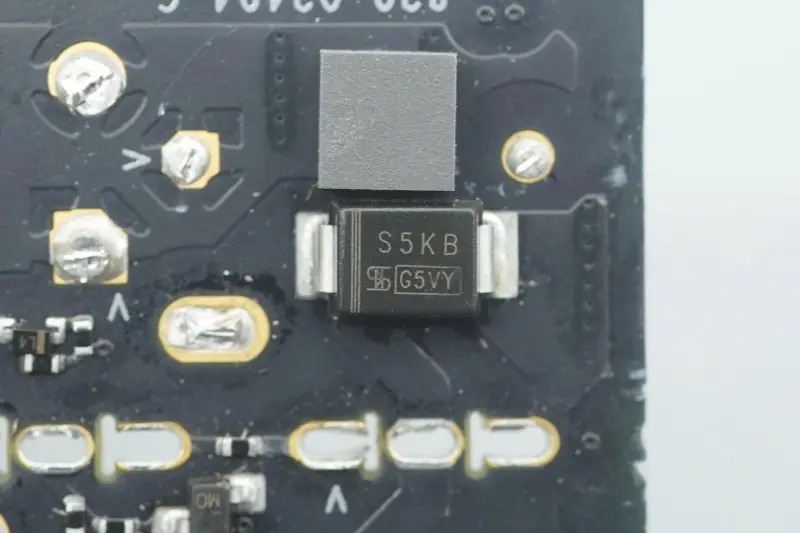

Detailní záběr na čtvrtou diodu.

Detail dalších dvou diod spárovaných s Infineon CoolMOS IPA65R095C7 pro aktivní usměrnění.

Dvě aktivní usměrňovací MOS elektronky jsou od Infineon, zakázkové modely pro Apple, označené 65C095C7, zabalené v TO‑220FP, používané ke zlepšení účinnosti usměrnění.

Detailní záběr na dva filmové kondenzátory se specifikací 1μF 450V.

Detailní záběr na induktor magnetického kruhového filtru, vyztužený lepidlem.

Na druhém konci je instalována induktor PFC boost a step-down induktor.

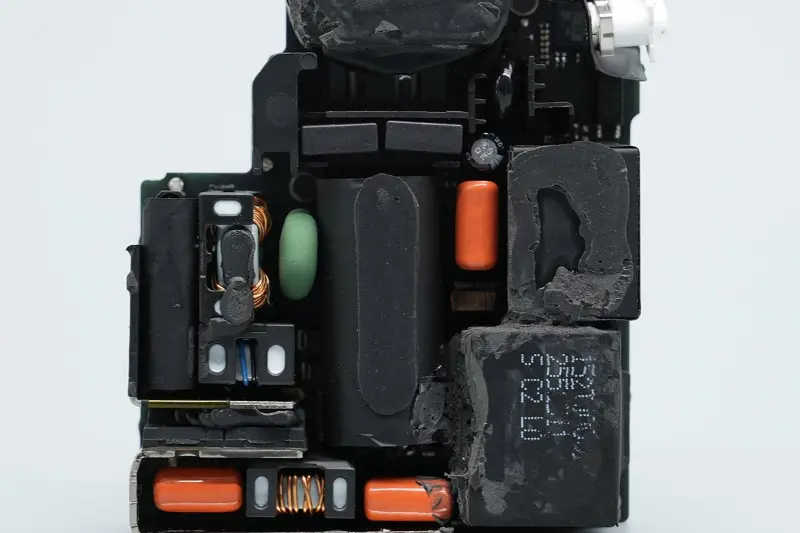

Centrální prostor je vybaven vysokonapěťovými filtračními elektrolytickými kondenzátory, proudovými transformátory, filmovými kondenzátory, rezonančními kondenzátory, napájecími kondenzátory hlavního řídicího čipu, Y kondenzátory a dalšími zařízeními. Vysokonapěťové filtrační elektrolytické kondenzátory jsou obaleny izolační páskou a umístěny vodorovně.

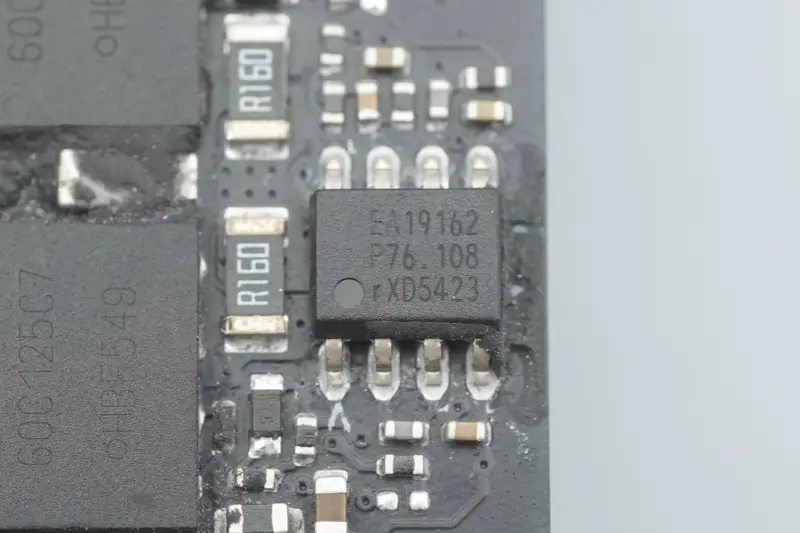

Regulátor PFC je od NXP, model TEA19162T, s integrovanou funkcí vybíjení X-kondenzátoru, pracující v kvazi-rezonančním režimu nebo režimu DCM. Podporuje rozsah vstupního napětí 70–276 V, integruje pozvolný rozběh a pozvolné zastavení a poskytuje přesné zesílení regulovaného výstupu.

TEA19162T využívá přepínání údolí nebo přepínání nulového napětí pro minimalizaci ztrát při přepínání, podporuje omezení frekvence pro snížení ztrát při přepínání a podporuje režim burst pro snížení spotřeby energie. Baleno v SO8.

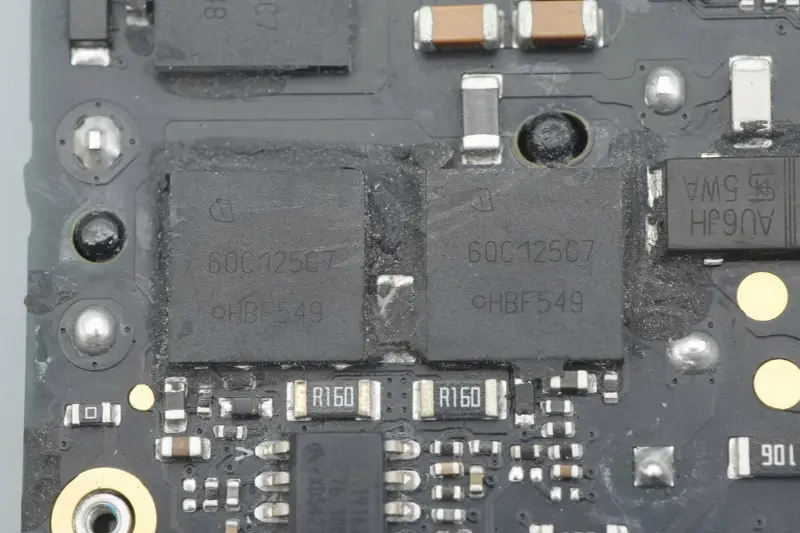

Spínací trubice PFC je od společnosti Infineon, označená 60C125C7, zabalená ve VSON‑4.

Detailní záběr na induktor zesílení PFC.

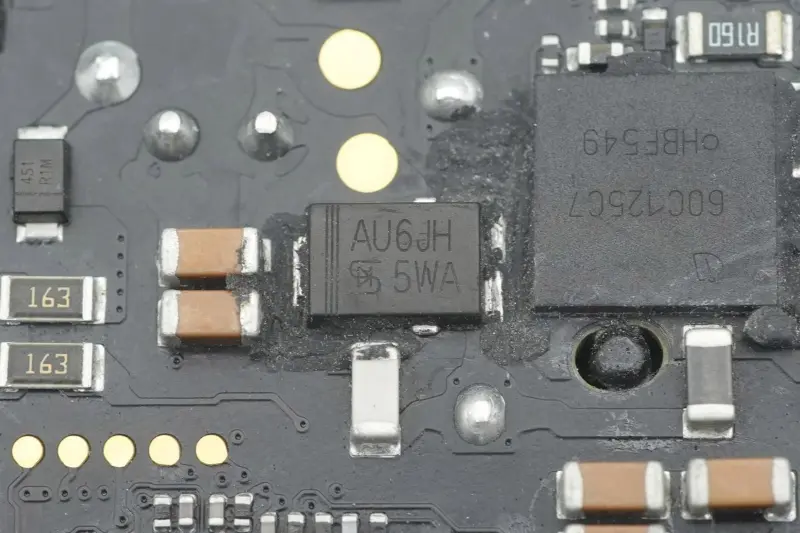

Usměrňovací dioda PFC je od společnosti Taiwan Semiconductor, model TUAU6JH, dioda s rychlou obnovou se specifikací 600V 6A, zabalená v TO‑277A.

Vysokonapěťový filtrační elektrolytický kondenzátor je od Rubycon, se specifikací 450V 82μF.

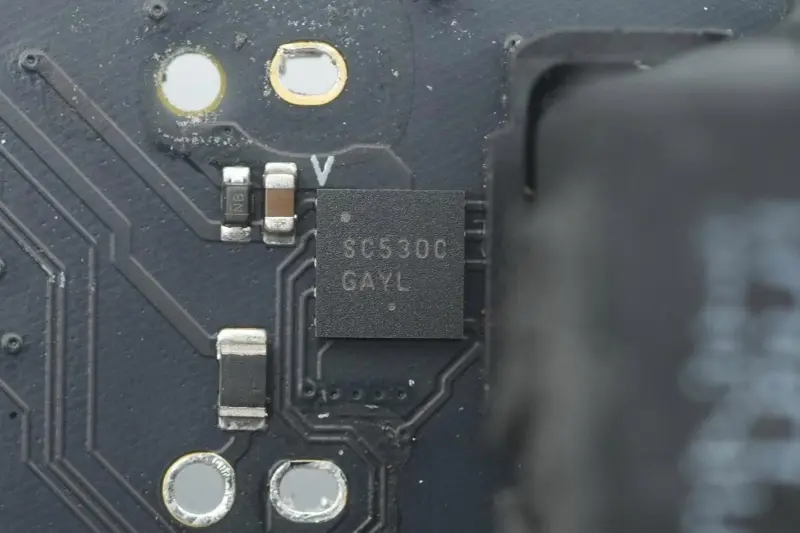

Ovladač pro spínací elektronky Infineon a STMicroelectronics je zakázkový model od ON Semiconductor s označením SC530C.

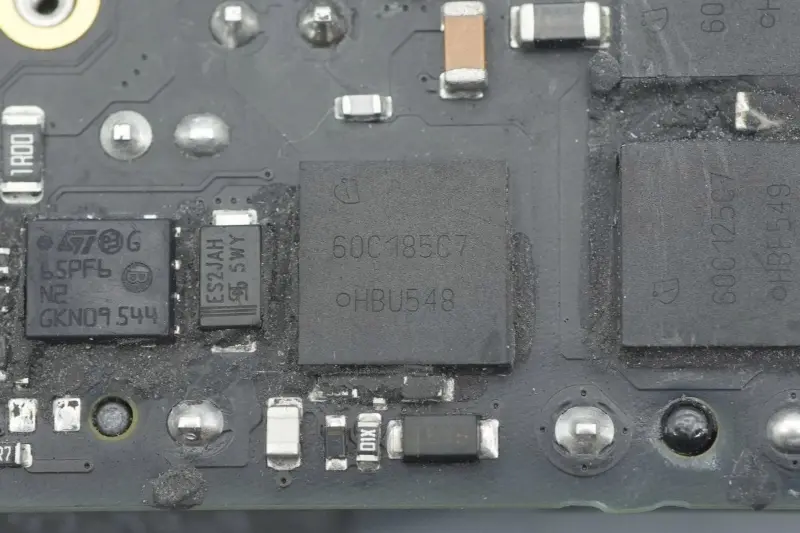

Vlastní elektronka MOS od společnosti Infineon, označená 60C185C7, vlastní model pro Apple, zabalená ve VSON‑4.

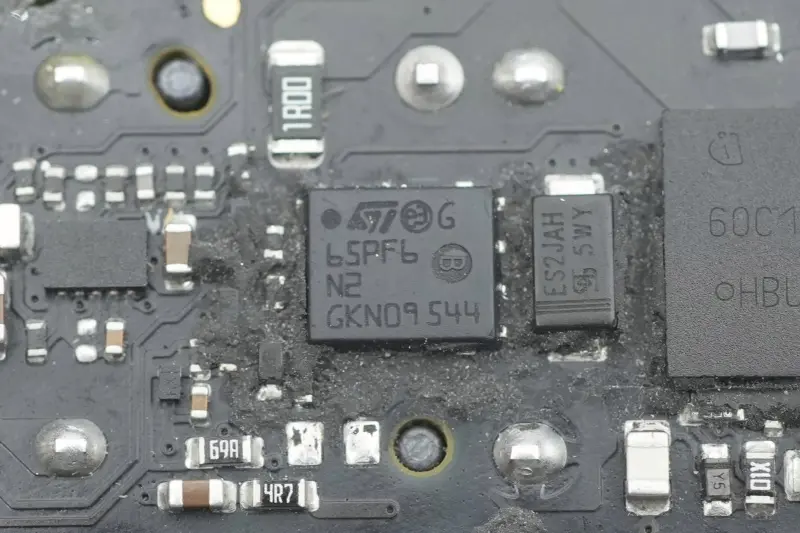

Další elektronka MOS je od STMicroelectronics s označením 65PF6N2, zabalená v PowerFLAT 5x6 HV.

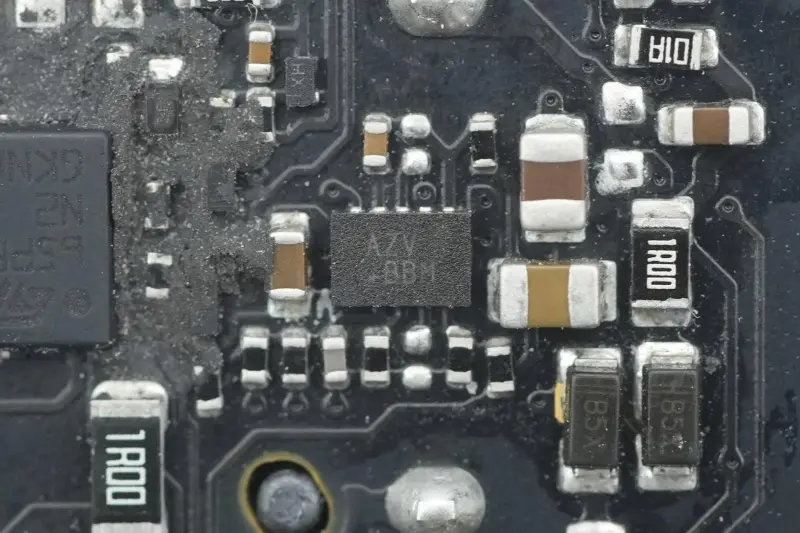

Čip s označením AZV.

Proudový transformátor pro detekci vstupního proudu snižovacího stupně.

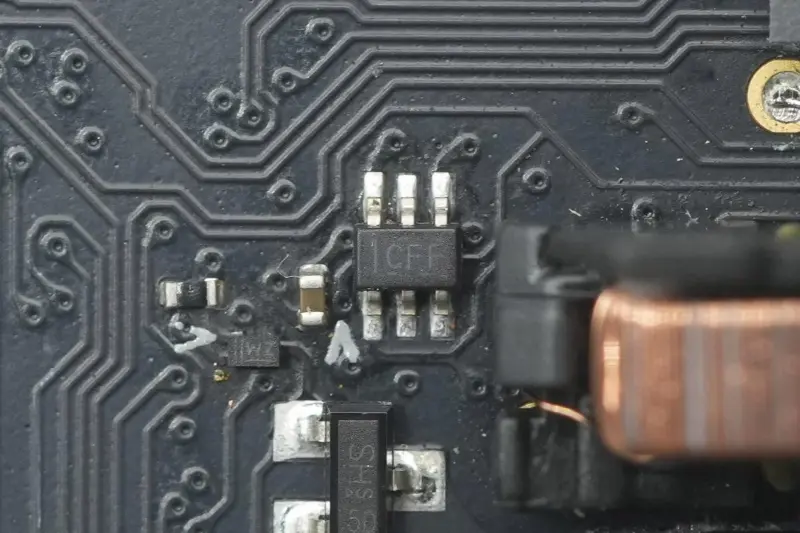

Dvoukanálový 1,65–5,5 V invertor se spouštěcím vstupem Schmitt je od Texas Instruments, označený CFF, model SN74LVC2G14, zabalený v SC70.

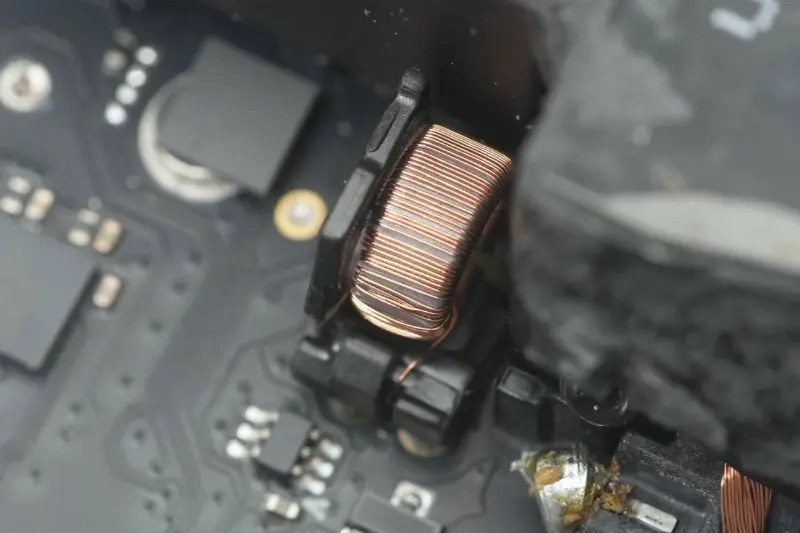

Detailní záběr na tlumicí tlumivku.

Třetí filmový filtrační kondenzátor má specifikaci 1μF 450V.

Kondenzátor napájení hlavního řídicího čipu je rovněž od Rubyconu, se specifikací 35V 47μF.

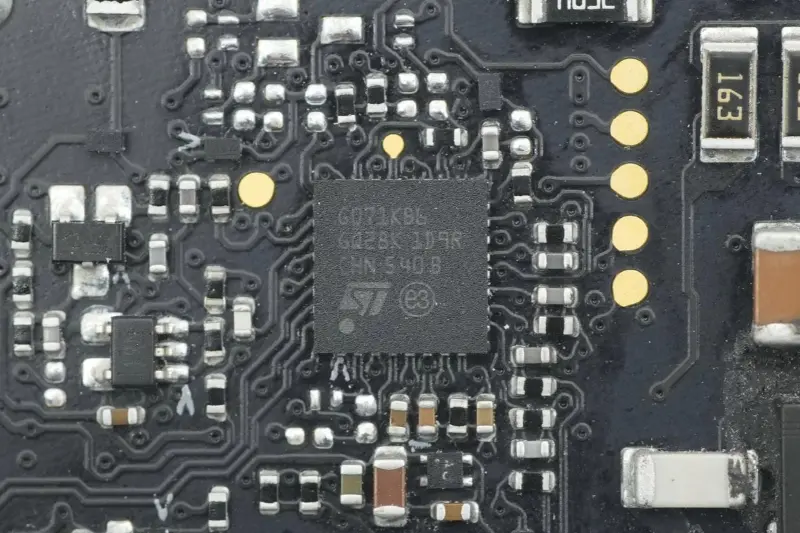

STMicroelectronics STM32G071KB MCU s jádrem M0, vestavěný 128K Flash, 36K RAM, hlavní frekvence 64MHz, zabaleno v UFQFPN32, používá se pro primární řízení pohonu napájecího zdroje.

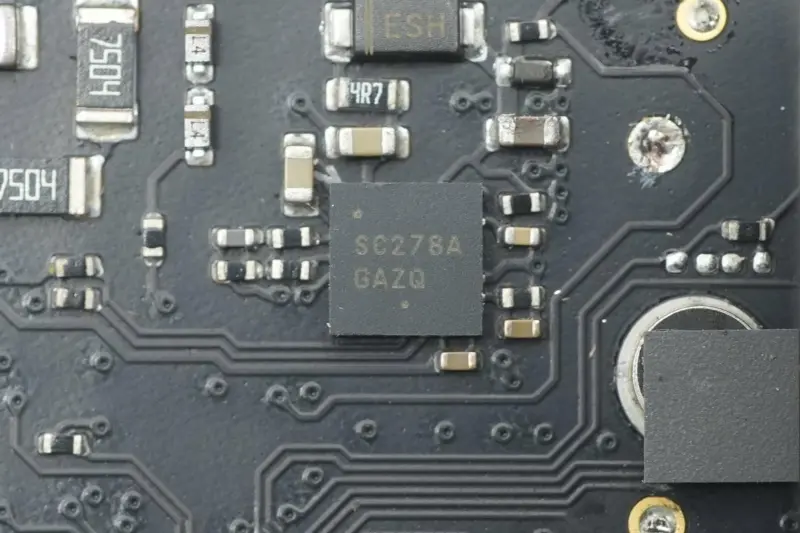

Ovladač pro dvě spínací trubice LLC je vlastní model od ON Semiconductor, označený SC278A, zabalený v DFN‑10.

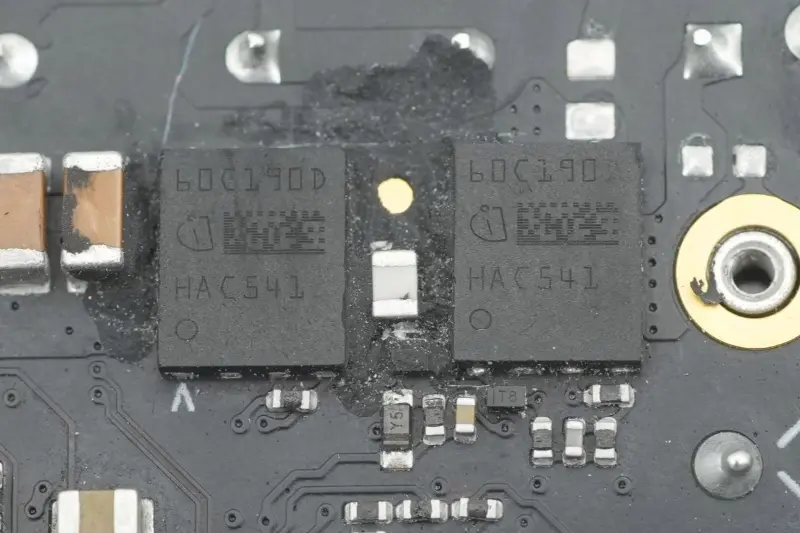

Dvě spínací trubice LLC jsou od společnosti Infineon, označené 60C190D, zakázkové modely pro Apple, zabalené v TSON‑8‑6.

Dva rezonanční kondenzátory jsou od VISHAY.

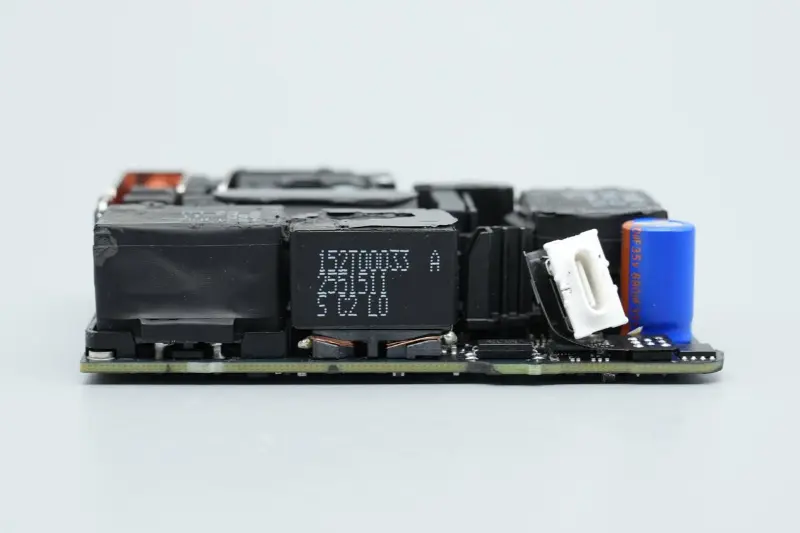

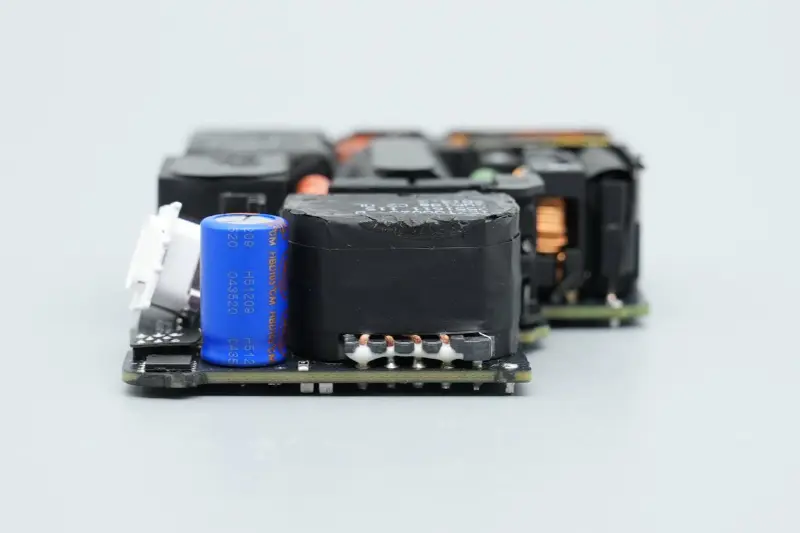

Na jedné straně výstupního konce je instalován transformátor, optočlen, výstupní filtrační kondenzátor, protokolový čip a spínací trubice VBUS.

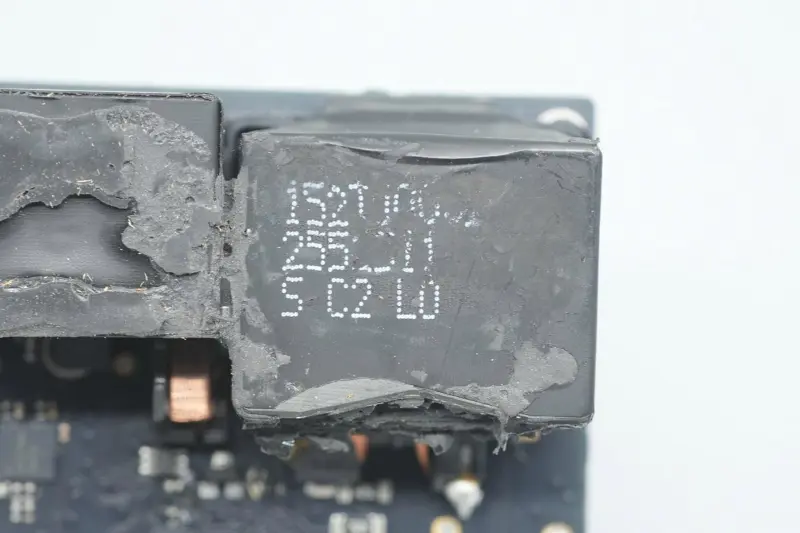

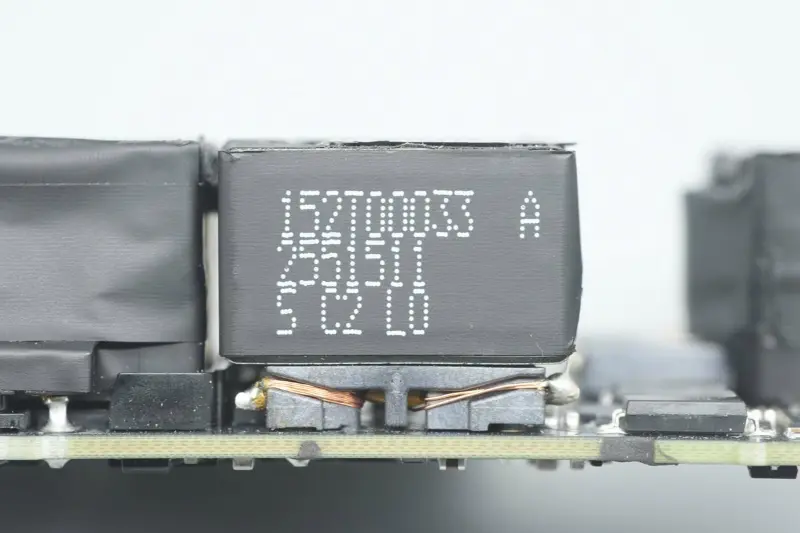

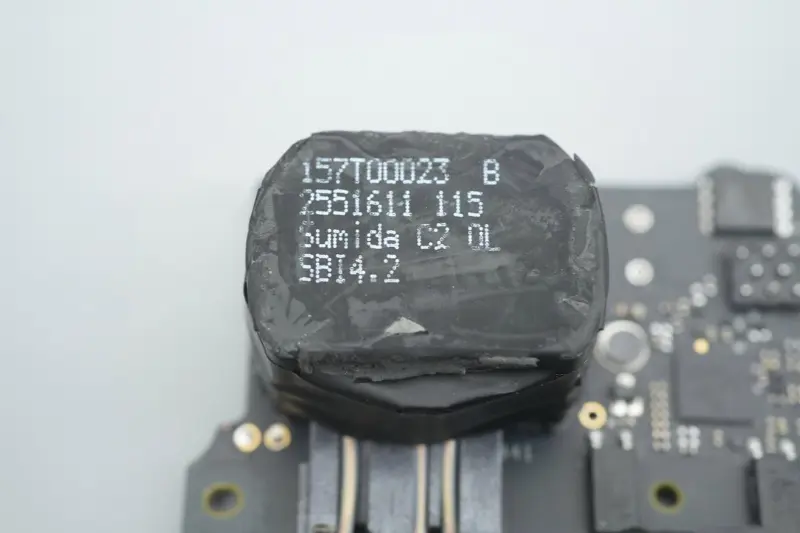

Transformátor dodává Sumida.

Pro odrušení jsou použity dva černé Y kondenzátory.

Detailní záběr na dva optočleny, používané pro zpětnovazební výstupní napětí a ochranu obvodu.

Detailní záběr na třetí Y kondenzátor.

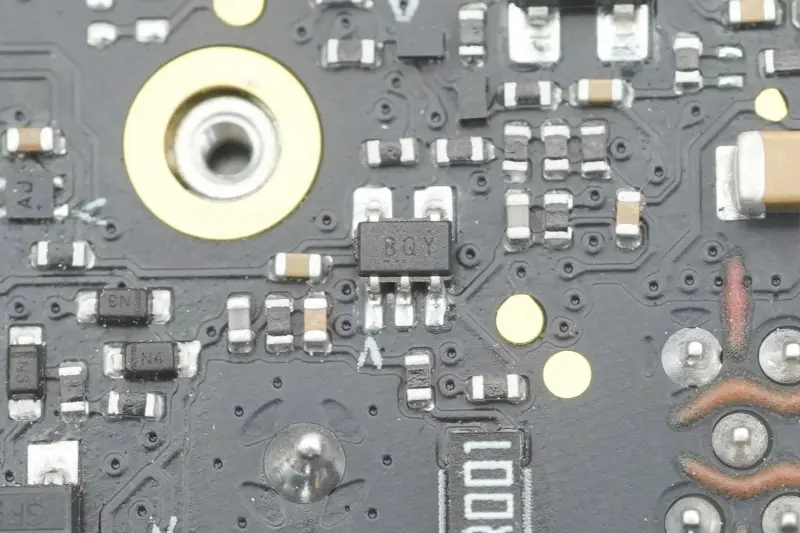

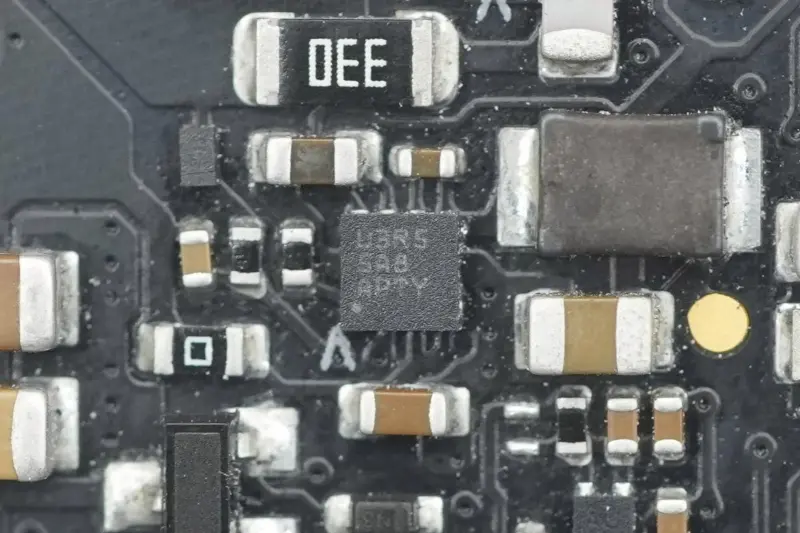

Snižovací měnič pro napájení regulátoru synchronního usměrnění.

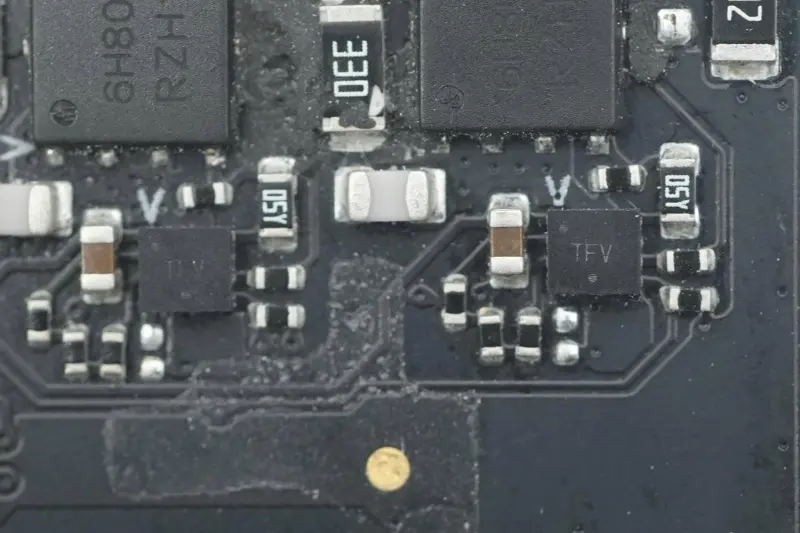

Dva zakázkové synchronní rektifikační regulátory jsou od ON Semiconductor, označené TFV, zabalené ve WDFN8.

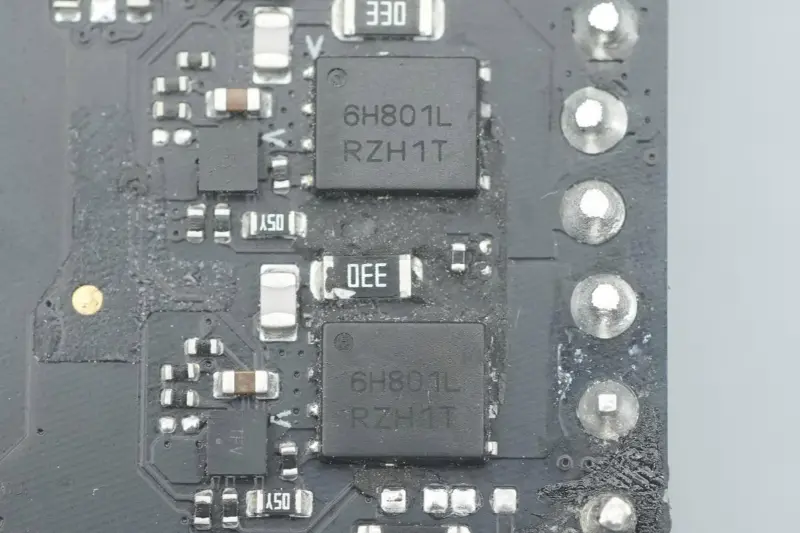

Synchronní usměrňovací elektronka je od ON Semiconductor, model NTMFS6H801NL, elektronka NMOS, výdržné napětí 80V, odpor 2,7mΩ, baleno v DFN5.

Výstupní filtrační kondenzátor je od firmy Lelon.

Specifikace kondenzátoru je 35V 680μF.

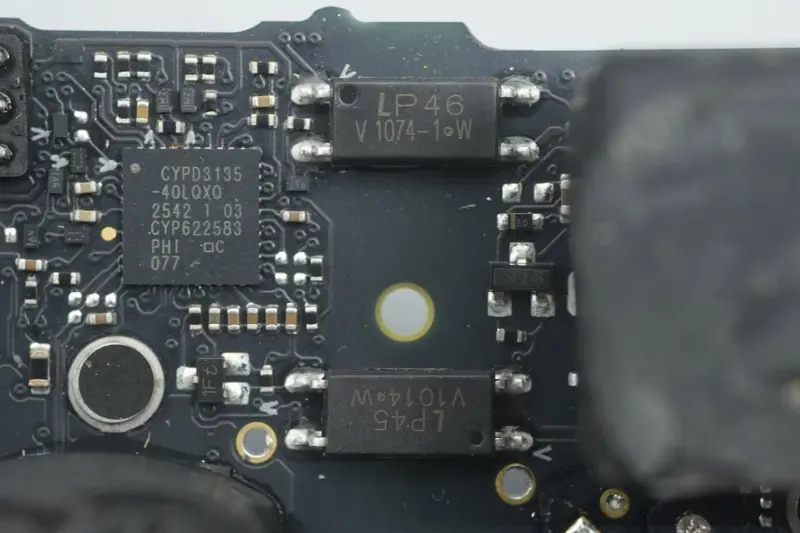

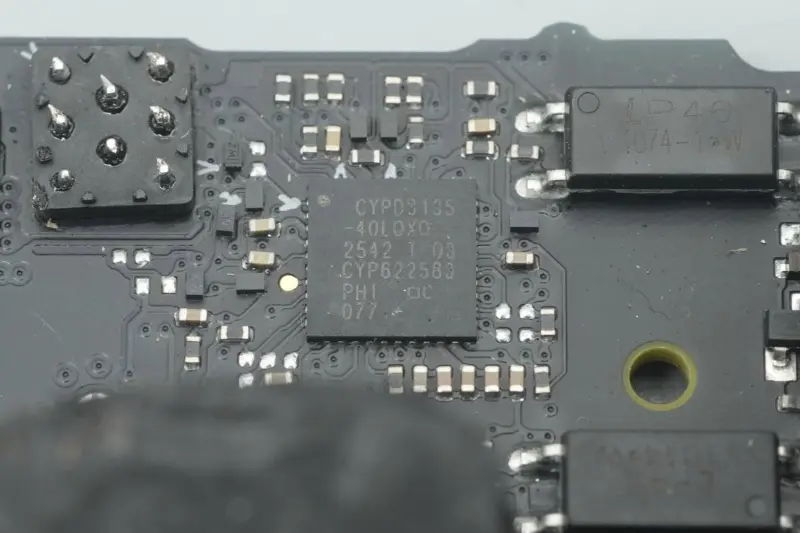

Protokolový čip využívá Infineon CYPD3135, první protokol rychlého nabíjení USB PD3.1 v oboru, přizpůsobený společností Apple pro Infineon.

Zesilovač pro detekci výstupního proudu.

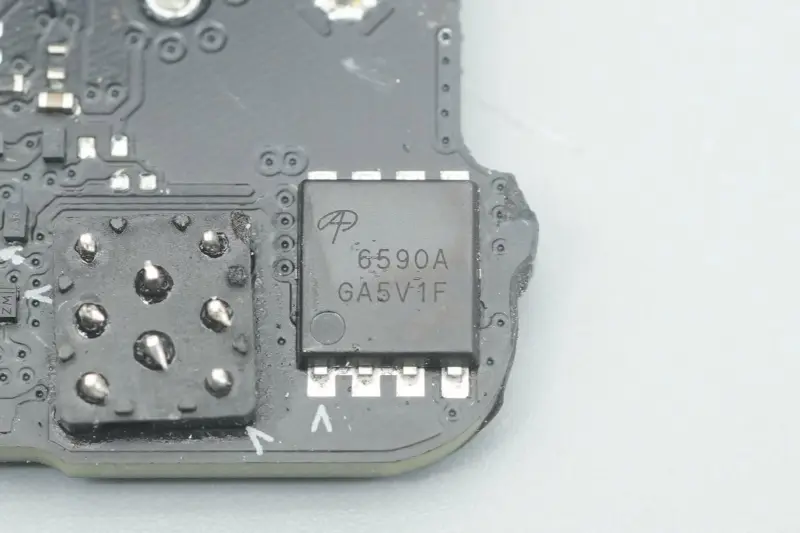

Výstupní VBUS spínací elektronka je od AOS, model AON6590A, elektronka NMOS, výdržné napětí 40V, zapínací odpor 0,99mΩ, zabaleno v DFN5*6.

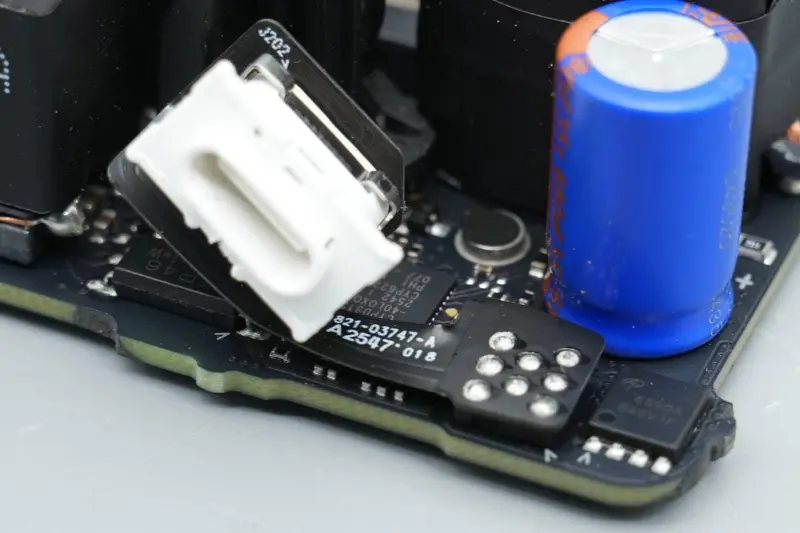

Zásuvka portu USB-C je připojena k hlavní desce plošných spojů pomocí flexibilní obvodové desky.

Detailní záběr na zásuvku portu USB-C.

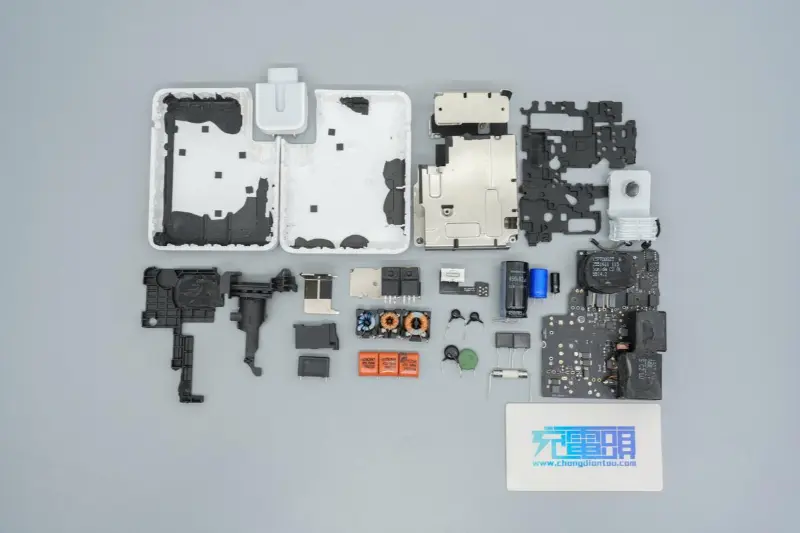

Shrnutí

Nová 140W rychlá nabíječka Apple A3607 pokračuje v konzistentním minimalistickém designovém jazyce společnosti Apple a její celkový vzhled a velikost jsou vysoce konzistentní s předchozí generací A2452. Existují však určité rozdíly v detailech: do slotu odnímatelného kolíkového modulu je přidána kovová spona pro pomocnou fixaci.

Pokud jde o výkon, i když slouží jako vlajkový zdroj napájení pro zařízení nové generace Apple, je také vysoce kompatibilní s předchozími starými modely a poskytuje až 140W rychlé nabíjení zařízení PD3.1.

Nabíječka stále využívá vysoce účinnou architekturu PFC + LLC + synchronní snižování výkonu, s kompaktním celkovým uspořádáním a solidním designem pro odvod tepla. Pokud jde o základní komponenty, na základě toho, že řadiče jsou stále čipy se stejným číslem dílu od NXP, STMicroelectronics, ON Semiconductor a Infineon, jsou výkonová zařízení téměř sjednocena jako zakázkové produkty Infineon, díky čemuž je celkové řešení intenzivnější a přizpůsobenější a očekává se další zlepšení energetické účinnosti.
